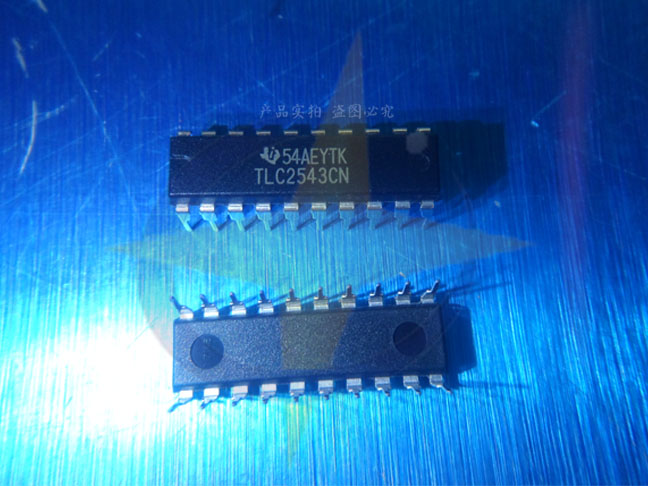

TLC2543C 和 TLC2543I 是 12 位開關電容逐次逼近模數轉換器。每個器件都具有三個控制輸入 [芯片選擇 (CS\)、輸入輸出時鐘和地址輸入 (DATA INPUT)]，旨在通過串行 3-狀態輸出。該設備允許從主機進行高速數據傳輸。
除了高速轉換器和多功能控制能力之外，該器件還具有一個片上 14 通道多路復用器，可以選擇 11 個輸入中的任何一個或三個內部自測電壓中的任何一個。采樣保持功能是自動的。轉換結束時，轉換結束 (EOC) 輸出變?yōu)楦唠娖?，表示轉換已完成。該器件中包含的轉換器具有差分高阻抗基準輸入，可促進比例轉換、縮放以及模擬電路與邏輯和電源噪聲的隔離。開關電容設計允許在整個工作溫度范圍內實現低誤差轉換。
TLC2543C 的工作溫度范圍為 T A = 0°C 至 70°C。TLC2543I 的工作溫度范圍為 T A = –40°C 至 85°C。TLC2543M 的工作溫度范圍為 T A = –55°C 至 125°C。
