NJG1655ME7-TE1 X-SP3T 開關
-
X-SP3T 開關
-
概要
NJG1655ME7是一款最適合于平衡型信號切換用的 X-SP3T開關。本開關的特征是平衡信號間的相位誤差很小，低插入損耗，低切換電壓及寬廣頻帶。并且，內置的ESD保護電路提高了ESD耐壓。采用了超小型、超薄型封裝EQFN18-E7 (2.0mmx2.0mmx0.397mm)，符合無鉛、無鹵化物及RoHS標準。注解) X-SP3T是2個SP3T開關在輸出端內部各自的RF線路上以交叉形式同步工作。
性能特征
-
低電源電壓 (VDD=+1.5～+4.5V)
-
低切換電壓 (VCTL(H)=+1.3V min.)
-
低插入損耗 (
0.40dB typ.@f=1.0GHz
0.45dB typ.@f=2.0GHz)
-
低消耗電流 (20µA typ.@VDD=2.7V)
-
低相位誤差 (±3度@f=2.0GHz)
-

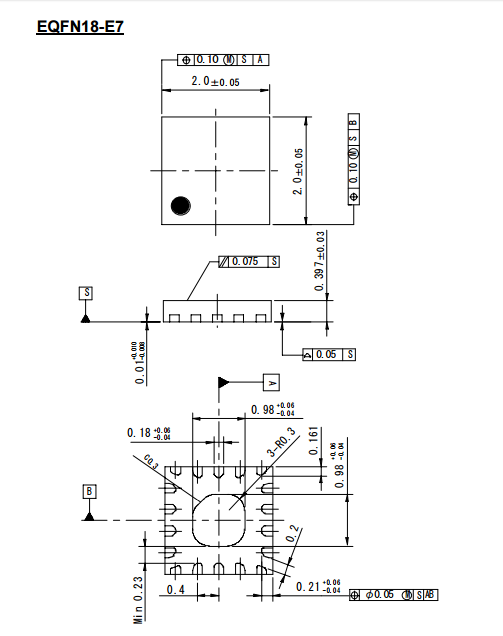

小型、薄型封裝 (EQFN18-E7 (封裝尺寸: 2.0mm x 2.0mm x 0.397mm typ.))
-
內置ESD保護電路
-
符合無鉛、無鹵化物、RoHS標準
-
- 1：低電源電壓 (VDD=+1.5～+4.5V)
2：低切換電壓 (VCTL(H)=+1.3V min.)
3：低插入損耗 (
0.40dB typ.@f=1.0GHz
0.45dB typ.@f=2.0GHz)
4：低消耗電流 (20μA typ.@VDD=2.7V)
5：低相位誤差 (±3度@f=2.0GHz)
6：小型、薄型封裝 (EQFN18-E7 (封裝尺寸: 2.0mm x 2.0mm x 0.397mm typ.))
7：內置ESD保護電路
8：符合無鉛、無鹵化物、RoHS標準
-
-
