NJM3775E3 雙步進電動機驅動器
-
雙步進電動機驅動器
-
概要
NJM3775是開關模式（斬波器），帶兩個通道的恒流驅動器: 每個通道分別用于雙相步進電動機的每個線圈。NJM3775還備有一個“禁用”輸入，用于簡化半步進操作。NJM3775包含時鐘振蕩器（兩個驅動器通道公用）、一組比較器和正反器（實現切換控制）和兩個帶保護二極管的輸出H橋。電壓供應需求是：+5V用于邏輯電路，+10到+45V用于電動機。每通道的最大輸出電流為750mA。
性能特征
-
雙斬波驅動器
-
每通道750mA的持續輸出電流
-
芯片集成數字濾波器，可免去外部濾波組件
-

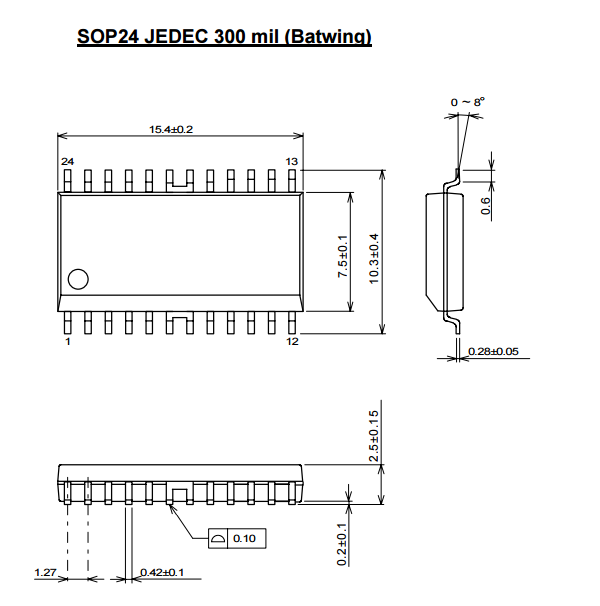

封裝 (DIP22-D2/PLCC28/SOP24 JEDEC 300mil)
-
- 1：雙斬波驅動器
2：每通道750mA的持續輸出電流
3：芯片集成數字濾波器，可免去外部濾波組件
4：封裝 (DIP22-D2/PLCC28/SOP24 JEDEC 300mil)
-
-
