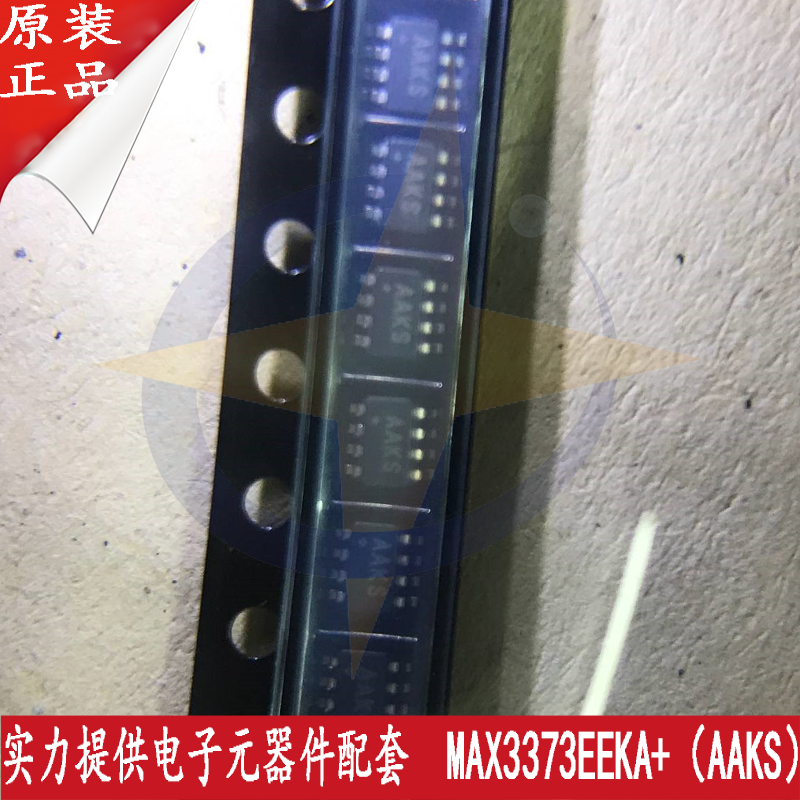

MAX3373EEKA+（AAKS） 電平轉換器
-
電平轉換器
-
■產品名稱：MAX3373EEKA+
■功能名稱：電平轉換器
■概要:
MAX3372E–MAX3379E與MAX3390E–MAX3393E為±15kV ESD保護電平轉換器，提供允許數據在多壓系統中傳輸所需的電平轉換。外部應用電壓VCC和VL用來在器件任一端側設置邏輯電平。器件VL端側的低壓邏輯信號在VCC端側則轉為高電壓邏輯信號，反之亦然。 MAX3374E/MAX3375E/MAX3376E/MAX3379E和MAX3390E–MAX3393E為單向電平轉換器，電平在任意單根數據線上單向轉移數據(VL → VCC或VCC → VL)。MAX3372E/MAX3373E和MAX3377E/MAX3378E為雙向電平轉換器，利用基于傳輸門的設計(在完整數據資料中的圖2)來允許任意單根數據線上的雙向(VL → VCC)數據傳輸。MAX3372E–MAX3379E和MAX3390E–MAX3393E允許的VL范圍為+1.2V至+5.5V; VCC范圍為+1.65V至+5.5V，此系列的芯片理想用于低壓ASIC/PLD與較高壓系統間的數據傳輸。
所有MAX3372E–MAX3379E, MAX3390E–MAX3393E系列器件均具有三態輸出模式，可將電源電流降到低于1µA；此系列器件還具有熱短路電路保護、和強化保護VCC端側外部信號路由的±15kV ESD保護。
■特征：
●保證的數據速率選項
-
-
230kbps
-
8Mbps (+1.2V ≤ V L ≤ V CC ≤ +5.5V)
-
10Mbps (+1.2V ≤ V L ≤ V CC ≤ +3.3V)
-
16Mbps (+1.8V ≤ V L ≤ V CC ≤ +2.5V且+2.5V ≤ V L = V CC ≤ +3.3V)
-
●雙向電平轉換(MAX3372E/MAX3373E與MAX3377E/MAX3378E)
-
●工作電壓VL低至+1.2V
-
●I/O VCC端線上±15kV ESD保護
-
●三態輸出模式下1µA極低電源電流
-
●低靜態電流(130µA典型)
-
●UCSP、TDFN、SOT23和TSSOP封裝
-
●熱短路電路保護
-
●手機
-
●手機支架
-
●全球定位系統
-
●低成本串行接口
-
●低壓 ASIC 電平轉換
-
●便攜式通訊設備
-
●便攜式POS系統
-
●智能卡讀卡器
-
●SPI、MICROWIRE 和 I²C 電平轉換
-
●電信設備
-
- ±15kV ESD保護、1μA、16Mbps、雙/四路、低電壓電平轉換器，UCSP封裝
-
-
