NJW4153U2-A-TE2 內置電流模式1A MOSFET的降壓型開關穩壓
-
內置電流模式1A M
-
概要
NJW4153 是內置有40V, 1A 功率MOSFET 的降壓型開關穩壓IC。采用了電流模式控制方式，使之能夠更容易使用輸出陶瓷電容器。內置有相位補償電路，實現了最小限度外接部件的降壓應用。此外，軟啟動功能能夠穩定啟動電路，過電流、過熱保護功能能夠保護異常時的電路。本產品最適合于微處理器、DSP 等要求有優秀過度響應特性的電源電路。
性能特征
●電流模式控制
●最大額定電壓 (45V)
●寬廣工作電壓范圍 (4.6V～40V)
●開關電流 (1.4A min.)
●PWM控制方式
●內置相位補償電路
●能對應陶瓷電容器
●振蕩頻率 (1MHz typ.(A ver.))
●軟啟動功能 (4ms typ.)
●內置低電壓錯誤工作防止電路
●過電流保護功能 (打嗝模式)
●過熱保護功能
●待機功能

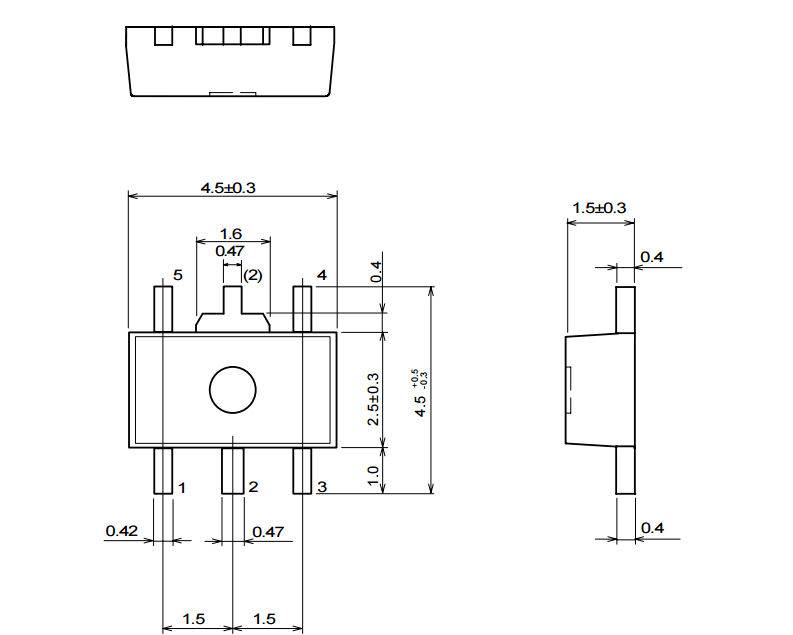

●封裝 (NJW4153U2:SOT-89-5-2/NJW4153KV1:DFN8-V1(ESON8-V1))
-
- NJW4153 是內置有40V
- 1A 功率MOSFET 的降壓型開關穩壓IC。采用了電流模式控制方式，使之能夠更容易使用輸出陶瓷電容器。內置有相位補償電路，實現了最小限度外接部件的降壓應用。此外，軟啟動功能能夠穩定啟動電路，過電流、過熱保護功能能夠保護異常時的電路。本產品最適合于微處理器、DSP 等要求有優秀過度響應特性的電源電路。
-
