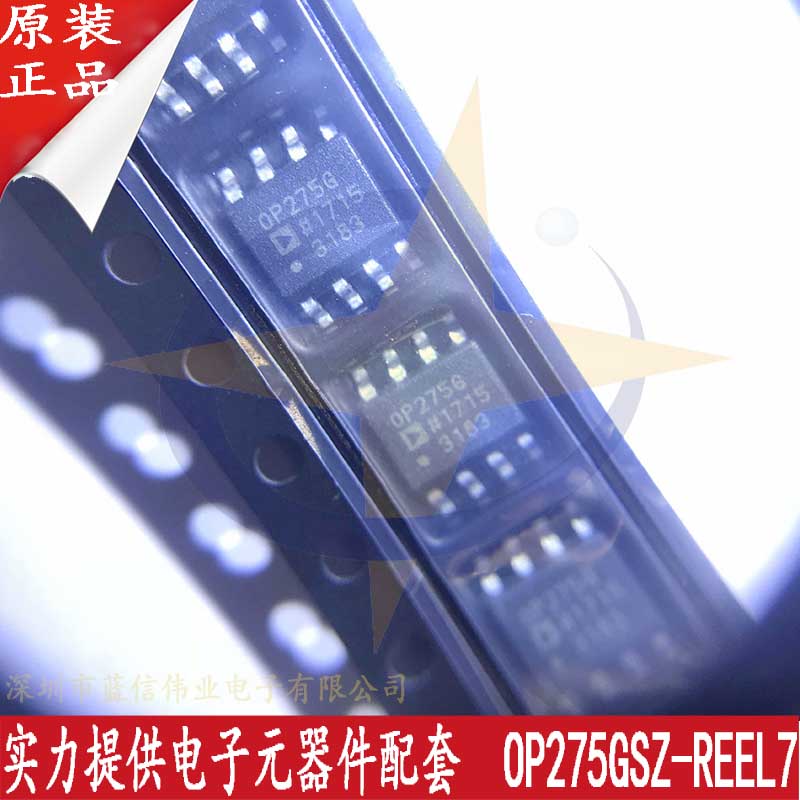

■產品名稱：OP275GSZ-REEL7
■功能名稱：雙極性/JFET、音頻雙通道運算放大器
■概要:
OP275是首款采用Butler Amplifier前端的放大器。這種新的前端設計結合了雙極晶體管和JFET晶體管，使放大器具有雙極晶體管的精度和低噪聲性能，以及JFET的速度和音質。總諧波失真加噪聲與以前的音頻放大器相同，但電源電流要低得多。
低于 6 Hz 的極低 l/f 轉折保持平坦的噪聲密度響應。無論在30 Hz還是1kHz下測量噪聲，都只有6 nV/（根）Hz。輸入級的JFET部分為OP275提供了高壓擺率，即使在需要大輸出擺幅時也能保持低失真，OP22的275 V/μs壓擺率是所有標準音頻放大器中最快的。最重要的是，這種低噪聲和高速度是使用不到5mA的電源電流實現的，低于任何標準音頻放大器。
與純雙極性設計相比，偏置和失調電流也大大降低，從而提高了直流性能。輸入失調電壓保證在1mV，通常小于200μV。這使得OP275可用于許多直流耦合或求和應用，而無需特殊選擇或增加額外失調調整電路的噪聲。
輸出操作系統能夠?qū)?600 歐姆負載驅動至 10 V rms，同時保持低失真。3 V rms 時的 THD + 噪聲低至 0.0006%。
OP275的額定溫度范圍為-40°C至+85°C擴展工業溫度范圍。OP275采用塑料DIP和SOIC-8封裝。SOIC-8 封裝采用 2500 片卷軸。由于各種原因，許多音頻放大器不提供 SOIC-8 表面貼裝封裝;然而，OP275的設計使其在表面貼裝封裝中具有全部性能。
■特征：
●出色的聲音特性
●低噪聲：6 nV/√Hz
●低失真：0.0006%
●高壓擺率：22 V/μs
●寬帶寬：9 MHz
●低電源電流：5mA
●低失調電壓：1mV
●低失調電流：2nA
●Unity 增益穩定
●SOIC-8 封裝
●PDIP-8 封裝
