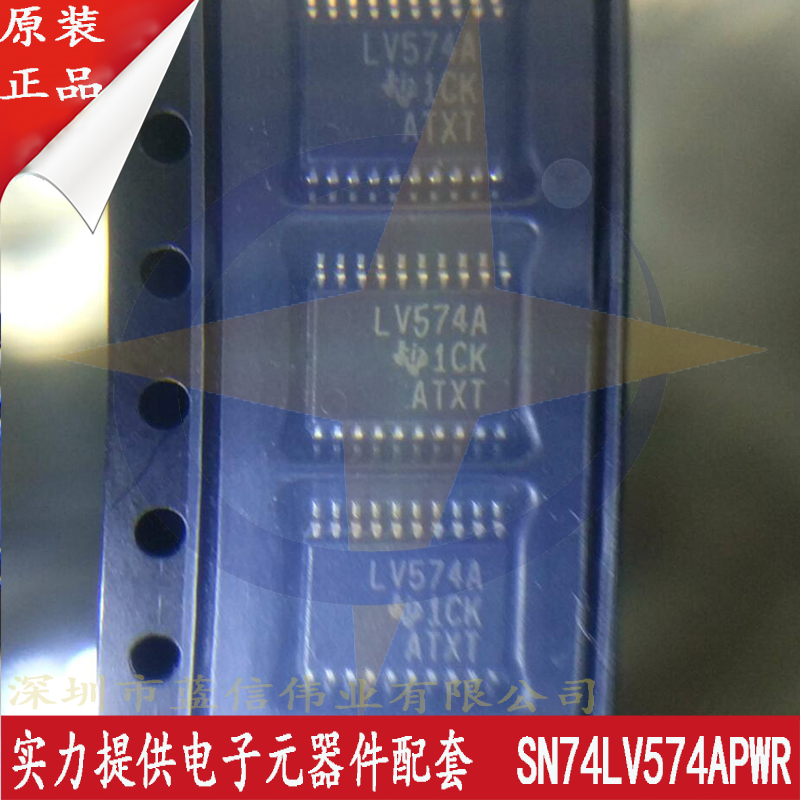

'LV574A 器件是八路邊沿觸發 D 型觸發器,設計用于 2V 至 5.5VV CC操作。
這些器件具有專為驅動高容性或相對低阻抗負載而設計的三態輸出。它們特別適用于實現緩沖寄存器、I/O 端口、雙向總線驅動器和工作寄存器。
在時鐘 (CLK) 輸入的正跳變時,Q 輸出設置為在數據 (D) 輸入處設置的邏輯電平。
緩沖輸出使能 (OE)\ 輸入可用于將八個輸出置于正常邏輯狀態(高或低邏輯電平)或高阻抗狀態。在高阻抗狀態下,輸出既不顯著負載也不驅動總線線路。高阻抗狀態和增強的驅動提供了驅動總線線路的能力,而無需接口或上拉組件。
OE\ 不影響鎖存器的內部操作。當輸出處于高阻抗狀態時,可以保留舊數據或輸入新數據。
為保證上電或掉電時的高阻狀態,OE\應通過一個上拉電阻連接到V CC ;電阻的最小值由驅動器的電流吸收能力決定。
這些器件完全適用于使用 I off的部分斷電應用。I off電路禁用輸出,防止在設備斷電時損壞電流回流。
