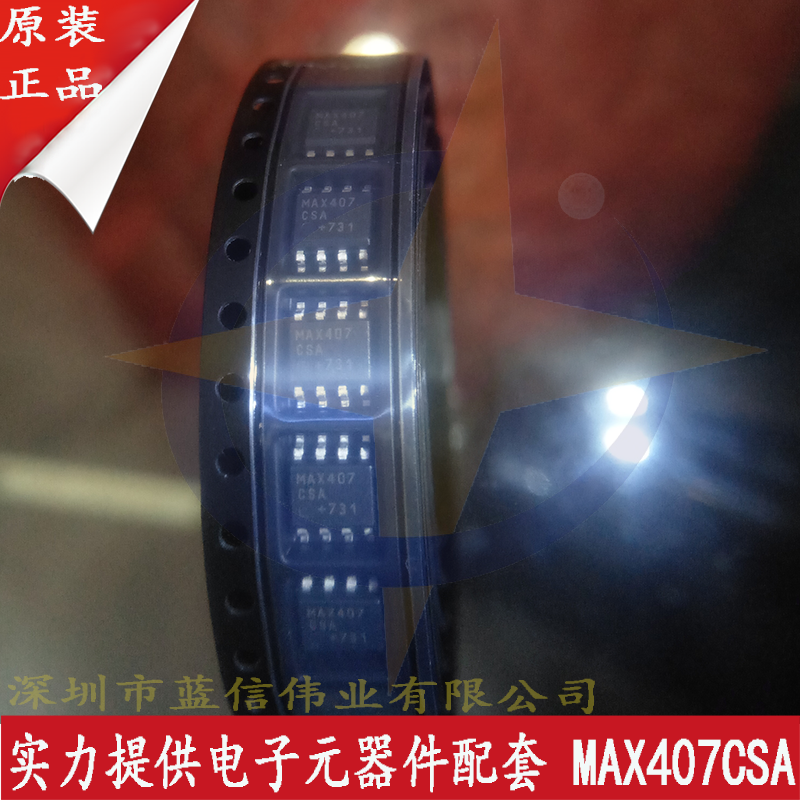

■產品名稱：MAX407CSA

■功能名稱：單路、雙路、四路、最大 1.2µA、單電源運算放大器

■概要:

MAX406/MAX407/MAX409/MAX417–MAX419是單路、雙路和四路低壓、微功耗、精密運算放大器，專為電池供電系統而設計。它們的特點是每個放大器的電源電流小于 1.2µA，在整個電源范圍內相對恒定，比行業標準微功率運算放大器提高 15 到 20 倍。獨特的輸出級使這些運算放大器能夠在超低電源電流下運行，同時在負載條件下保持線性度。此外，當由 9V 電池供電時，輸出能夠提供 1.8mA 的電流。

共模輸入電壓范圍從負軌延伸到正電源的 1.1V 以?xún)?nèi)（對于單通道，對于雙通道和四通道為 1.2V），并且輸出級擺幅為軌到軌。整個系列旨在在工作溫度范圍內保持良好的直流特性，從而最大限度地減少輸入?yún)⒖颊`差。

MAX406 是一款單運放，具有兩種工作模式：補償模式和去補償模式。浮動 BW（引腳 8）或?qū)⑵溥B接到 V- 內部補償放大器。在這種模式下，MAX406 單位增益穩定，典型壓擺率為 5V/ms，增益帶寬為 8kHz。將 BW 連接至 V+ 可使 MAX406 進入去補償模式，典型壓擺率為 20V/ms，增益帶寬為 40kHz (A VCL ≥ 2V/V)。

雙通道 MAX407 和四通道 MAX418 經過內部補償以實現單位增益穩定。MAX409/MAX417/MAX419 單/雙/四運算放大器具有 150kHz 典型帶寬、75V/ms 壓擺率以及 10V/V 或更高增益的穩定性。
