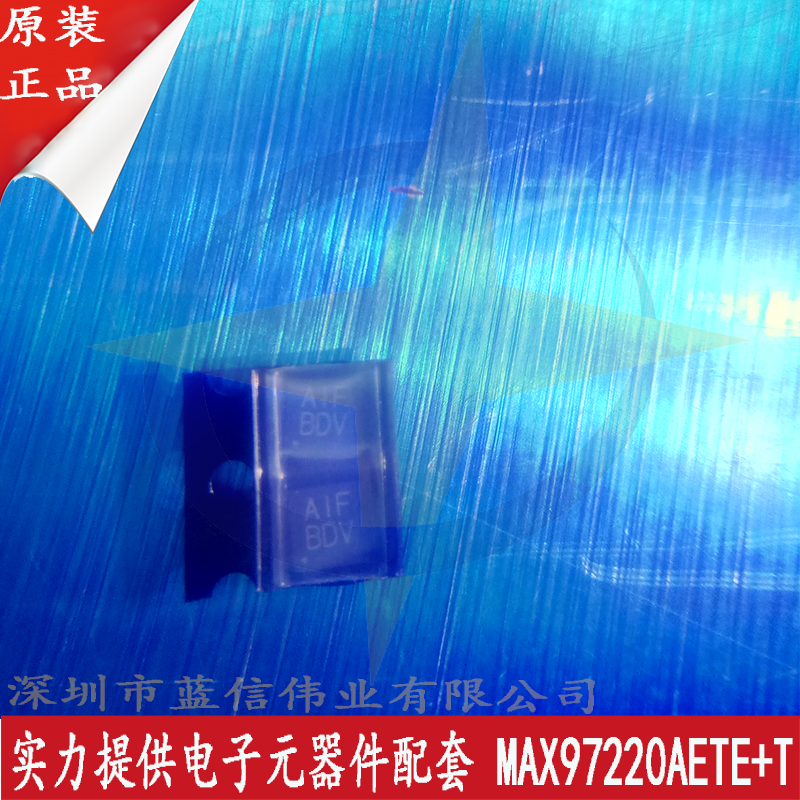

■產品名稱：MAX97220AETE+T
■功能名稱：差分輸入 DirectDrive 線路驅動器/耳機放大器
■概要:
MAX97220是差分輸入DirectDrive®線路驅動器/耳機放大器。該器件能夠通過 5V 電源將 3V RMS的線路電平負載驅動至 1kΩ，并通過 3.3V 電源將 2V RMS驅動至 600Ω 負載。在 5V 電源下，耳機負載能夠以 125mW 驅動至 32Ω。該 IC 具有內部固定的 6dB 增益或通過外部電阻器外部設置的增益。外部增益設置節點還可用于配置機頂盒應用的濾波器。該 IC 在整個音頻帶寬上具有出色的 THD+N。
兩種版本的 IC 具有不同的開啟時間 (t ON )。用于耳機應用的 A、C 和 E 版本在ON5.5ms，而 B 和 D 版本，用于機頂盒應用，具有 130ms t ON。片上電荷泵將電源輸入反相，形成負軌。放大器的輸出級在正輸入電源和電荷泵的輸出之間供電。雙極電源將輸出偏置到接地附近，從而消除了對引入失真的大輸出耦合電容器的需求。IC 開機和關機沒有咔嗒聲或爆裂聲。
該 IC 采用 3mm x 3mm x 0.8mm、16 引腳 TQFN 封裝，額定溫度范圍為 -40°C 至 +85°C。
■特征：
●輸出功率 125mW 到 32Ω，5V 電源
-
●使用 5V 電源將3V RMS輸出驅動至 1kΩ
-
●使用 3.3V 電源將2V RMS輸出驅動至 600Ω
-
●全差分輸入
-
●固定或外部可調增益，無咔嗒聲或爆裂聲
-
●2.5V 至 5.5V 寬工作范圍
-
●DirectDrive 輸出無需隔直電容
-
●平坦的 THD+N，音頻頻段優于 90dB
-
●18 位 SNR 性能，112dB
-
●尺寸與 MAX9722 兼容
-
●Blu-ray™ 和 DVD 播放器
-
●液晶電視
-
●產消音設備
-
●機頂盒
-
●簡單的多媒體接口
