MAX9722AETE+T 音頻放大器
-
音頻放大器
-

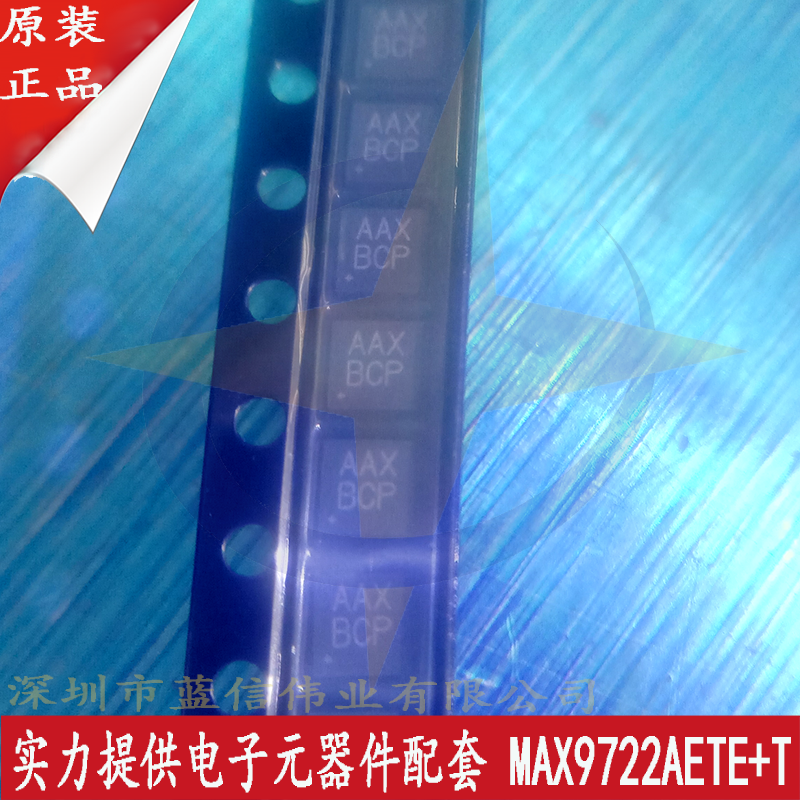

■產品名稱：MAX9722AETE+T
■功能名稱：音頻放大器
■概要:
MAX9722A/MAX9722B立體聲耳機放大器專為板級空間有限的便攜式設備而設計。MAX9722A/MAX9722B采用獨特的DirectDrive®架構，通過單電源產生以地為基準的輸出，無需大容量隔直電容，從而節省成本、電路板空間和元件高度。此外，放大器的增益在內部設置（-2V/V，MAX9722B）或在外部調整（MAX9722A）。MAX9722A/MAX9722B 在 16Ω 負載下每通道提供高達 70mW 的功率，在 32Ω 負載下提供高達 130mW 的功率，并具有 0.009% 的低 THD+N。217Hz 時的 80dB 電源抑制比 (PSRR) 允許這些器件在噪聲數字電源下工作，而無需額外的線性穩壓器。MAX9722A/MAX9722B在耳機輸出端包含±8kV ESD保護。全面的防咔嗒聲電路可抑制啟動和關機時的咔嗒聲和爆破聲。低功耗關斷模式可將電源電流降低至 0.1µA。
MAX9722A/MAX9722B采用2.4V至5.5V單電源供電，僅消耗5.5mA電源電流，具有短路和熱過載保護，額定溫度范圍為-40°C至+85°C . 這些器件采用微型 16 引腳薄 QFN (3mm x 3mm x 0.8mm) 和 16 引腳 TSSOP 封裝。
■特征：
●2.4V 至 5.5V 單電源操作
-
●高 PSRR（217Hz 時為 80dB）無需 LDO
-
●無需大容量隔直電容器
-
●接地參考輸出消除了耳機接地引腳上的直流偏置電壓
-
●輸出電容不會降低低頻響應
-
●用于增強降噪的差分輸入
-
●可調增益 (MAX9722A) 或固定 -2V/V 增益 (MAX9722B)
-
●每通道 130mW 到 32Ω
-
●低 0.009% THD+N
-
●集成的點擊和彈出抑制
-
●低靜態電流 (5.5mA)
-
●短路和熱過載保護
-
●±8kV ESD 保護放大器輸出（人體模型）
-
●采用節省空間的 16 引腳薄型 QFN (3mm x 3mm x 0.8mm) 封裝
-
●手機
-
●平板顯示器
-
●MP3 播放器
-
●筆記本電腦和臺式電腦
-
●掌上電腦
-
●便攜式音頻設備
-
●智能手機
-
- 5V、差分輸入、DirectDrive、130mW立體聲耳機放大器，具有關斷功能
-
-
