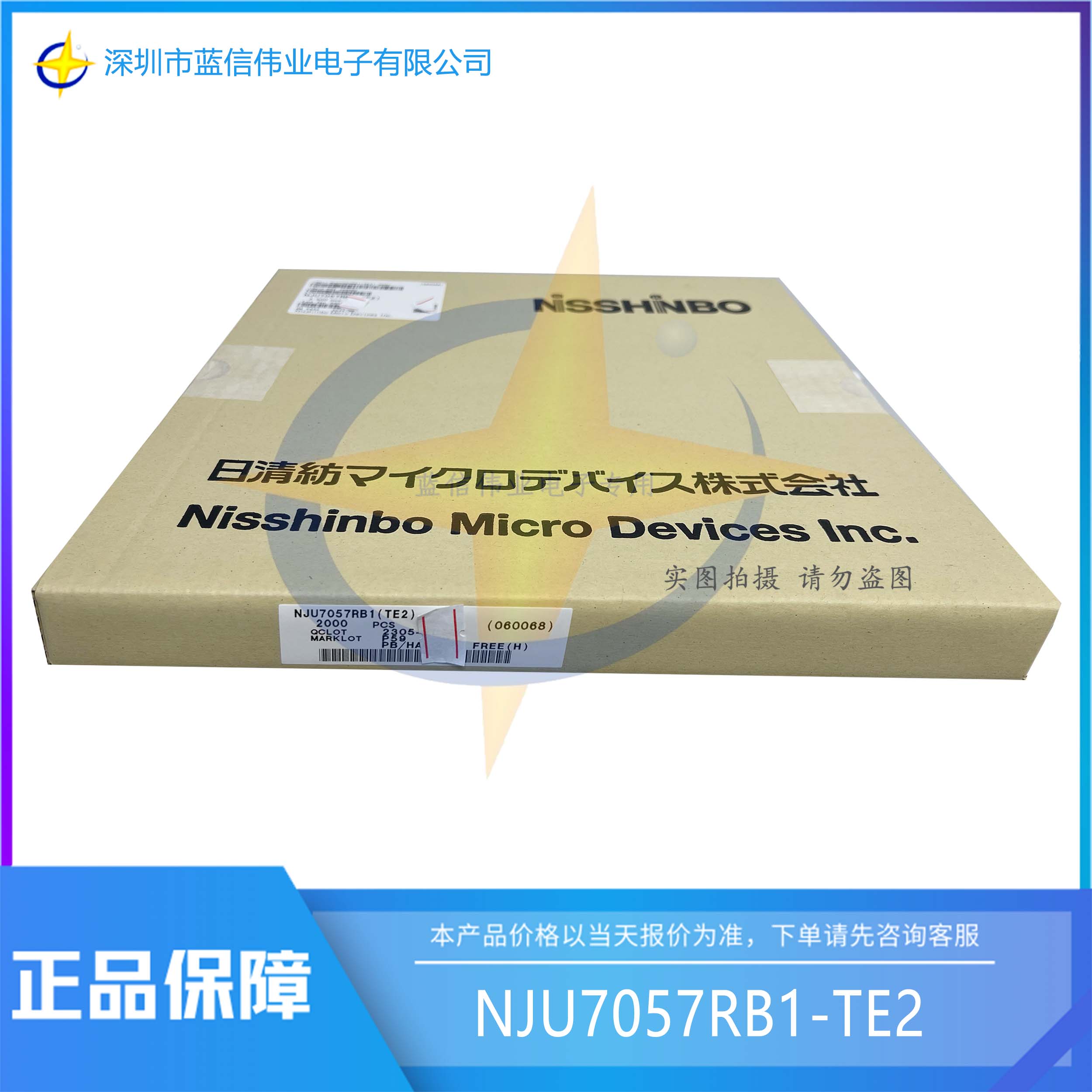

NJU7057RB1-TE2 低噪聲、低失調溫漂的軌至軌輸出CMOS運算放大器(耐RF噪聲運放)
-
低噪聲、低失調溫漂的
-
概要
NJU7056/NJU7057/NJU7058是一系列有1/2/4電路的軌至軌輸出CMOS運算放大器，具有15nV/√Hz 低噪聲特性和0.7μV/°C typ 低失調溫漂特性，此產品非常適合各種傳感器放大器、前置放大器。工作電壓從1.8V開始到5.5V，只要使用2節干電池或1節鋰電池就可以工作。輸入是高阻抗的CMOS構造，能夠接地感測。輸出能夠軌至軌輸出，使用1.8V電源和10kΩ負載，電源與輸出之間的電位差只有50mV。并且，還有增益帶寬積為2.1MHz、電壓轉換速率為0.8V/μs 的特點，所以該系列產品作為通用放大器適用于各種用途。NJU7056 采用了5 引腳的小型SC-88A 封裝和SOT-23 封裝，NJU7057 采用了8 引腳的 MSOP(TVSP): meet JEDEC MO-187-DA / thin type 封裝和超薄小型(2020 尺寸規格)DFN8-U1(ESON8-U1) 封裝，NJU7058 采用了14 引腳的SSOP 封裝。
性能特征
-
低噪聲 (15nV/√Hz)
-
低失調溫漂 (0.7µV/°C typ.)
-
失調電壓 (4mV max.)
-
軌至軌輸出 (
RL=10kΩ 50mV from rail
RL=600Ω 140mV from rail)
-
增益帶寬積 (2.1MHz)
-
電壓轉換速率 (0.8V/µs)
-
消耗電流 (260µA/ch)
-
工作電壓 (1.8V to 5.5V)
-
超小型封裝 (ESON8-U1 2.0x2.0x0.4 mm)
-
高耐RF噪聲特性
-
接地感測
-
單位增益穩定性
-
封裝 (
NJU7056 SOT-23-5, SC-88A

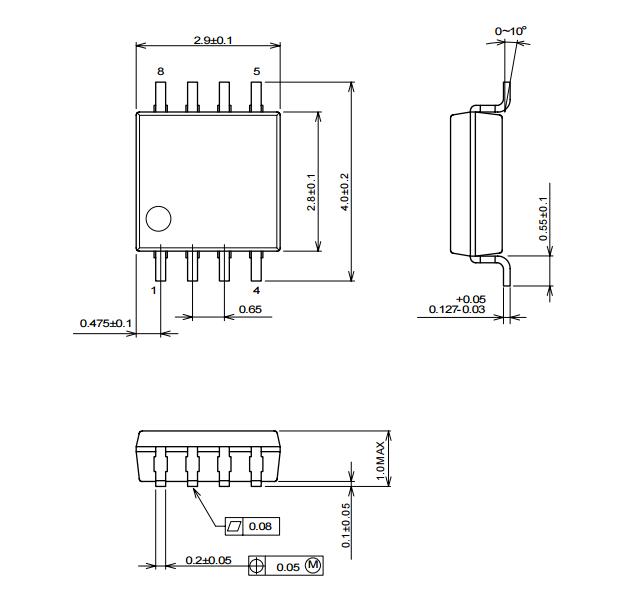

NJU7057 ESON8-U1, MSOP8(TVSP8)*MEET JEDEC MO-187-DA / THIN TYPE
NJU7058 SSOP14)
-
-
- NJU7056/NJU7057/NJU7058是一系列有1/2/4電路的軌至軌輸出CMOS運算放大器，具有15nV/√Hz 低噪聲特性和0.7μV/°C typ 低失調溫漂特性，此產品非常適合各種傳感器放大器、前置放大器。工作電壓從1.8V開始到5.5V，只要使用2節干電池或1節鋰電池就可以工作。輸入是高阻抗的CMOS構造，能夠接地感測。輸出能夠軌至軌輸出，使用1.8V電源和10kΩ負載，電源與輸出之間的電位差只有50mV。并且，還有增益帶寬積為2.1MHz、電壓轉換速率為0.8V/μs 的特點，所以該系列產品作為通用放大器適用于各種用途。NJU7056 采用了5 引腳的小型SC-88A 封裝和SOT-23 封裝，NJU7057 采用了8 引腳的 MSOP(TVSP): meet JEDEC MO-187-DA / thin type 封裝和超薄小型(2020 尺寸規格)DFN8-U1(ESON8-U1) 封裝，NJU7058 采用了14 引腳的SSOP 封裝。
-
-
