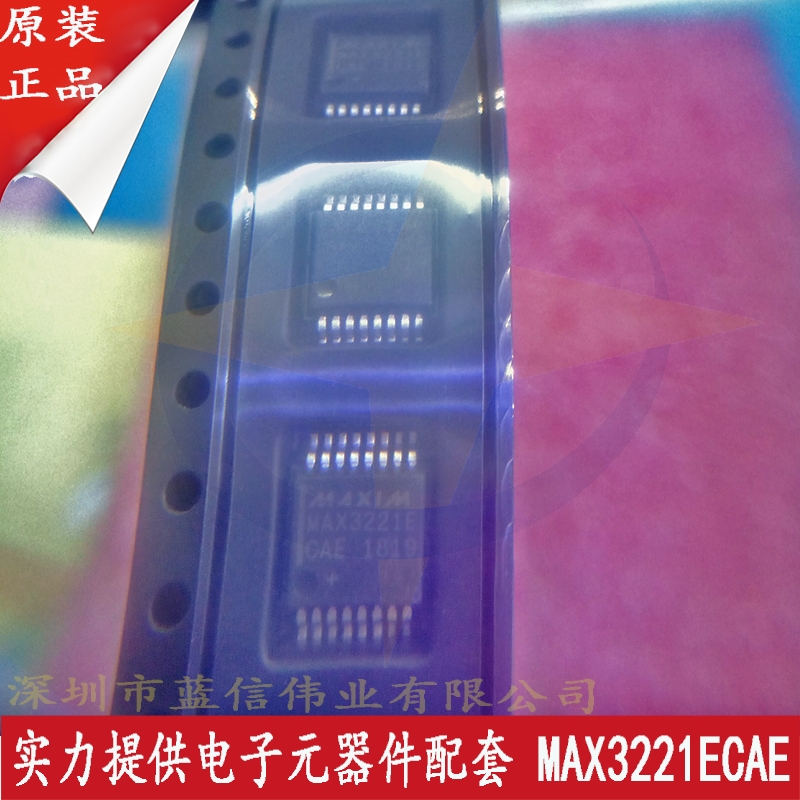

■產品名稱：MAX3221ECAE

■功能名稱：±15kV ESD 保護、1µA、3.0V 至 5.5V、250kbps、具有自動關斷功能的 RS-232 收發器

■概要:

MAX3221E/MAX3223E/MAX3243E是3V供電的EIA/TIA-232和V.28/V.24通信接口，具有自動關斷/喚醒功能、高數據速率能力和增強的靜電放電(ESD)保護。所有發射器輸出和接收器輸入均使用 IEC 1000-4-2 氣隙放電保護至 ±15kV，使用 IEC 1000-4-2 接觸放電保護至 ±8kV，使用人體模型保護至 ±15kV。

MAX3221E/MAX3223E/MAX3243E 通過Maxim 革命性的AutoShutdown™ 功能實現1µA 電源電流。它們在 RS-232 電纜斷開或連接的外圍設備的發射器關閉時進入低功耗關機模式，無需更改現有 BIOS 或操作系統即可節省電力。

收發器具有專有的低壓差發送器輸出級，可通過雙電荷泵在 +3.0V 至 +5.5V 電源范圍內提供真正的 RS-232 性能。電荷泵只需要四個 0.1µF 的小電容器即可在 +3.3V 電源下運行。每個設備都保證以 250kbps 的數據速率運行，同時保持 RS-232 輸出電平。

MAX3221E 僅包含一個驅動器和一個接收器，使其成為最小的單電源 RS-232 收發器。MAX3223E 有兩個驅動器和兩個接收器。MAX3243E 是一個完整的 3 驅動器/5 接收器串行端口，非常適用于筆記本電腦或亞筆記本電腦。它還包括兩個始終處于活動狀態的同相接收器輸出，允許監視外部設備，而無需對可能斷電的電路中的保護二極管進行正向偏置。
