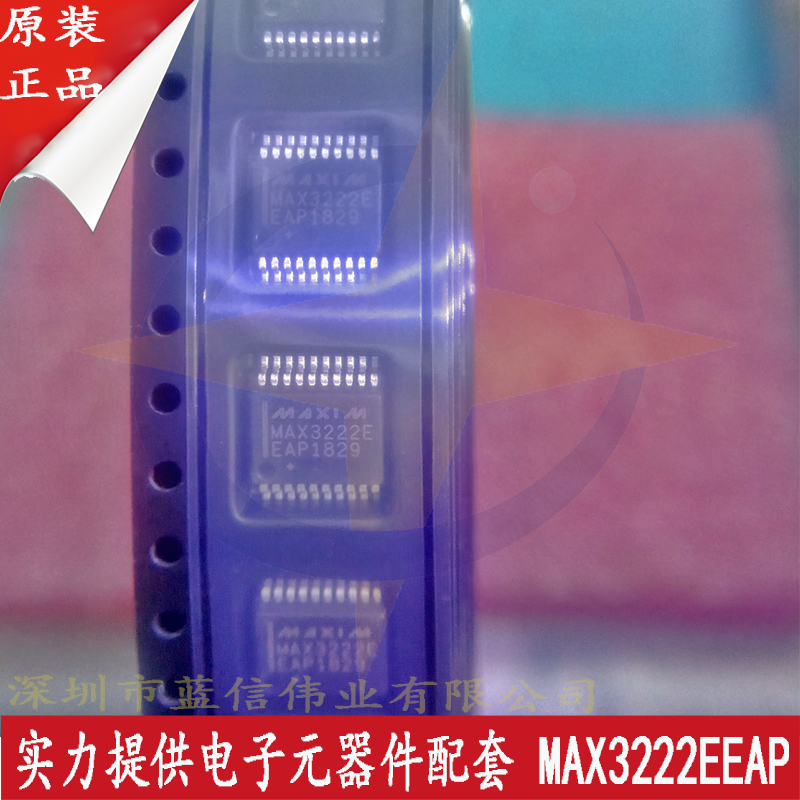

■產品名稱：MAX3222EEAP

■功能名稱：±15kV ESD 保護、低至 10nA、3.0V 至 5.5V、高達 1Mbps、真 RS-232 收發器

■概要:

MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E +3.0V供電的EIA/TIA-232和V.28/V.24通信接口器件具有低功耗、高數據速率和增強的靜電放電(ESD)功能保護。增強型 ESD 結構保護所有發送器輸出和接收器輸入，使用 IEC 1000-4-2 氣隙放電保護 ±15kV，使用 IEC 1000-4-2 接觸放電保護 ±8kV (MAX3246E 為 ±9kV)，使用人體放電保護 ±15kV車身模型。MAX3237E的邏輯和接收器I/O引腳受到上述標準的保護，而發送器輸出引腳采用人體模型保護至±15kV。

專有的低壓差發送器輸出級使用內部雙電荷泵在 +3.0V 至 +5.5V 電源范圍內提供真正的 RS-232 性能。電荷泵只需要四個 0.1µF 的小電容器即可在 +3.3V 電源下運行。每個設備都保證以 250kbps 的數據速率運行，同時保持 RS-232 輸出電平。MAX3237E 保證在正常工作模式下以 250kbps 的速度工作，在 MegaBaud™ 工作模式下以 1Mbps 的速度工作，同時保持符合 RS-232 標準的輸出電平。

MAX3222E/MAX3232E 有兩個接收器和兩個發送器。MAX3222E 具有 1µA 關斷模式，可降低電池供電便攜式系統的功耗。MAX3222E 接收器在關斷模式下保持活動狀態，允許監控外部設備，同時僅消耗 1µA 電源電流。MAX3222E 和 MAX3232E 在引腳、封裝和功能上分別與行業標準 MAX242 和 MAX232 兼容。

MAX3241E/MAX3246E是完整的串行端口（三個驅動器/五個接收器），專為筆記本電腦和亞筆記本電腦設計。MAX3237E（五個驅動器/三個接收器）非常適合需要快速數據傳輸?shù)耐鈬鷳?yīng)用。這些器件具有關斷模式，在該模式下所有接收器都保持活動狀態，同時僅消耗 1µA (MAX3241E/MAX3246E) 或 10nA (MAX3237E) 電流。
