MAX1482ESD 20μA、1/8單位負載、限擺率、RS-485收發器
-
收發器
-

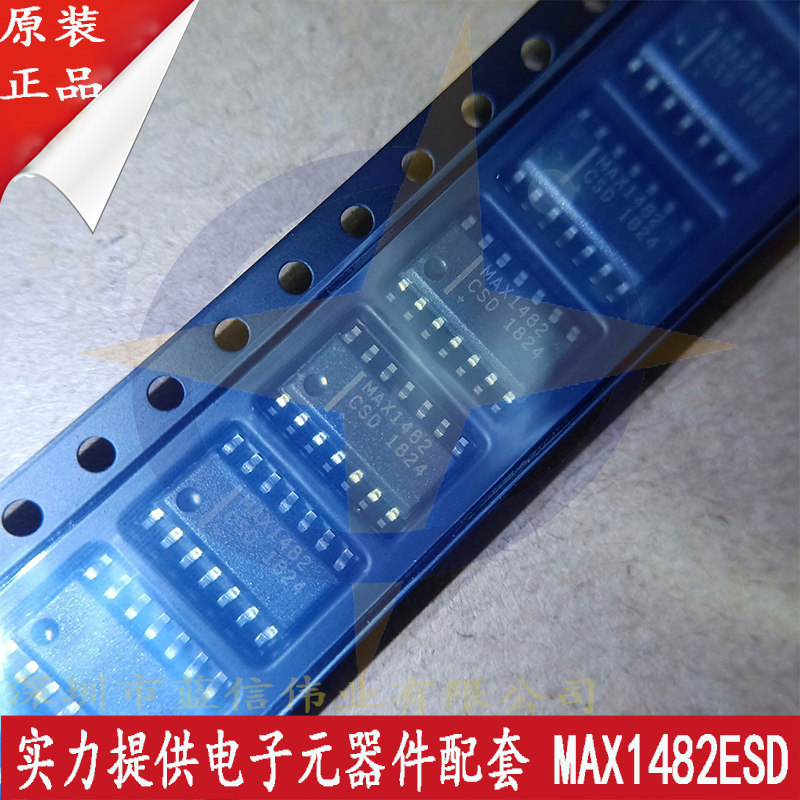

■產品名稱：MAX1482ESD
■功能名稱：20µA、1/8單位負載、限擺率、RS-485收發器
■概要:
MAX1482 和 MAX1483 是用于 RS-485 和 RS-422 通信的低功耗收發器。兩者都具有壓擺率限制驅動器，可最大限度地減少 EMI 并減少由不正確端接電纜引起的反射。數據速率保證高達 250kbps。
MAX1482/MAX1483 僅消耗 20µA 的電源電流。此外，它們具有僅消耗 0.1µA 的低電流關斷模式。兩個部分均采用+5V 單電源供電。
驅動器受到短路電流限制，并通過將驅動器輸出置于高阻抗?fàn)顟B(tài)的熱關斷電路來防止過度功耗。接收器輸入具有故障安全功能，可在輸入開路時保證邏輯高輸出。
MAX1482 為全雙工，MAX1483 為半雙工。這兩款器件都具有 1/8 單位負載輸入阻抗，可保證總線上最多有 256 個收發器。
■特征：
●0µA 低工作電流
-
●降低 EMI 和減少反射的壓擺率限制
-
●0.1µA 低電流關斷模式
-
●專為 RS-485 和 RS-422 應用而設計
-
●采用 +5V 單電源供電
-
●-7V 至 +12V 共模輸入電壓范圍
-
●總線上最多允許 256 個收發器 — 有保證（1/8 單位負載）
-
●用于驅動器過載保護的電流限制和熱關斷
-
●工業控制局域網
-
●大型 256 節點 LAN
-
●低功耗 RS-485/RS-422 網絡
-
●用于 EMI 敏感應用的收發器
-
