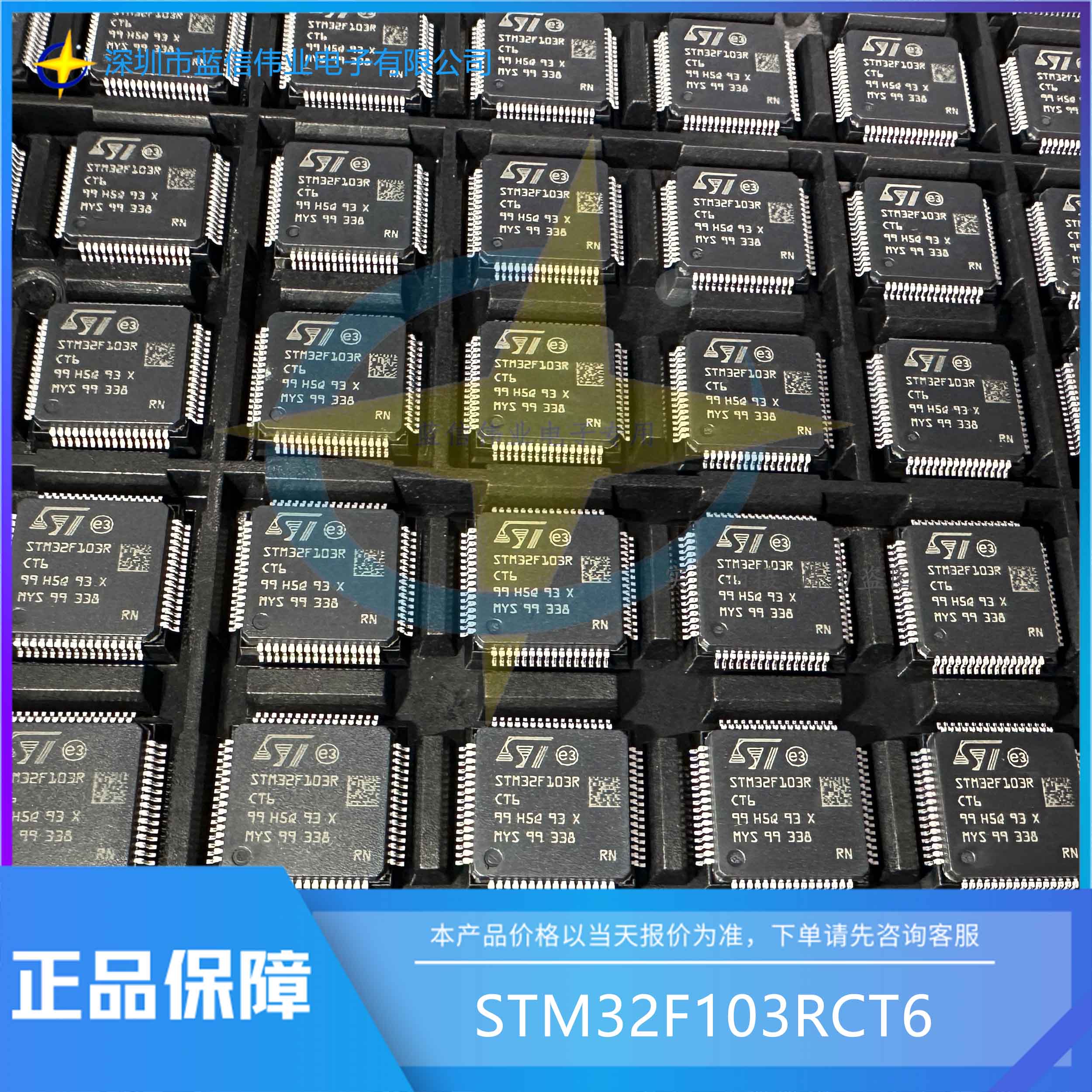

    STM32F103RCT6 主流增強型ARM Cortex-M3 MCU
  • 功能名稱：
    主流增強型ARM C
  • 概要：

    ■產品名稱：STM32F103RCT6

    ■功能名稱：主流增強型ARM Cortex-M3 MCU

    ■概要:



    STM32F103xC、STM32F103xD 和 STM32F103xE 性能系列產品包含以 72 MHz 頻率運行的高性能 ARM ® Cortex ® -M3 32 位 RISC 內核、高速嵌入式存儲器（高達 512 KB 的閃存和高達 64 KB 的 SRAM )，以及連接到兩條 APB 總線的各種增強型 I/O 和外圍設備。所有器件均提供三個 12 位 ADC、四個通用 16 位定時器和兩個 PWM 定時器，以及標準和高級通信接口：最多兩個 I 2 C、三個 SPI、兩個 I 2Ss、一個 SDIO、五個 USART、一個 USB 和一個 CAN。STM32F103xC/D/E 高密度性能系列產品的工作溫度范圍為 –40 至 +105°C，電源電壓為 2.0 至 3.6 V。一套全面的省電模式允許設計低功耗應用。

    這些特性使 STM32F103xC/D/E 高密度性能系列微控制器系列適用于廣泛的應用，例如電機驅動、應用控制、醫療和手持設備、PC 和游戲外設、GPS 平臺、工業應用、PLC、逆變器、打印機、掃描儀、報警系統視頻對講和暖通空調。

    ■特征：

      • ●核心：ARM® 32 位 Cortex® -M3 CPU
        72 MHz 最大頻率，1.25 DMIPS/MHz (Dhrystone 2.1) 性能在 0 等待狀態內存訪問
        單周期乘法和硬件除法
        ●回憶
        256 到 512 KB 的閃存
        高達 64 KB 的 SRAM
        具有 4 個片選功能的靈活靜態存儲器控制器。支持 Compact Flash、SRAM、PSRAM、NOR 和 NAND 存儲器
        LCD并行接口，8080/6800模式
        ●時鐘、復位和電源管理
        2.0 至 3.6 V 應用電源和 I/O
        POR、PDR 和可編程電壓檢測器 (PVD)
        4 至 16 MHz 晶體振蕩器
        內部 8 MHz 工廠修整 RC
        帶校準的內部 40 kHz RC
        用于 RTC 的 32 kHz 振蕩器，帶校準功能
        ●低電量
        睡眠、停止和待機模式
        V BAT電源用于 RTC 和備份寄存器
        ●3 × 12 位、1 μs A/D 轉換器（最多 21 個通道）
        轉換范圍：0 至 3.6 V
        三重采樣和保持能力
        溫度感應器
        ●2 × 12 位 D/A 轉換器
        ●DMA：12通道DMA控制器
        支持的外設：定時器、ADC、DAC、SDIO、I 2 Ss、SPI、I 2 Cs 和 USART
        ●調試模式
        串行線調試 (SWD) 和 JTAG 接口
        Cortex ® -M3 嵌入式跟蹤宏單元™
        ●多達 112 個快速 I/O 端口
        51/80/112 個 I/O，全部可映射到 16 個外部中斷向量，幾乎全部可承受 5 V
        ●最多 11 個定時器
        最多四個 16 位定時器，每個定時器具有最多 4 個 IC/OC/PWM 或脈沖計數器和正交（增量）編碼器輸入
        2 個 16 位電機控制 PWM 定時器，具有死區時間生成和緊急停止功能
        2 × 看門狗定時器（獨立和窗口）
        SysTick 定時器：24 位遞減計數器
        用于驅動 DAC 的 2 個 16 位基本定時器
        ●多達 13 個通訊接口
        多達 2 個 I 2 C 接口 (SMBus/PMBus)
        多達 5 個 USART（ISO 7816 接口、LIN、IrDA 功能、調制解調器控制）
        多達 3 個 SPI (18 Mbit/s)，2 個帶有多路復用 I 2 S 接口
        CAN 接口（2.0B 有源）
        USB 2.0 全速接口
        SDIO 接口
        ●CRC計算單元，96位唯一ID
        ●ECOPACK ®包裝
