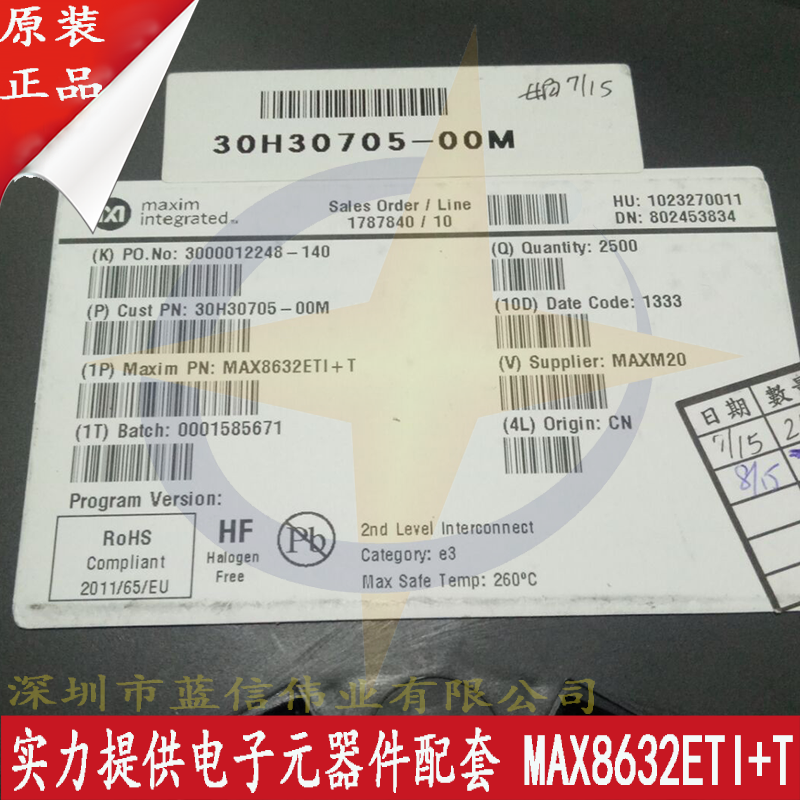

■產品名稱：MAX8632ETI+T

■功能名稱：集成DDR電源方案，適用于臺式機、筆記本電腦和圖形卡

■概要:

MAX8632內部集成了一路用于產生VDDQ的同步buck PWM控制器，一路用于產生VTT源出和吸入電流的LDO線性穩壓器以及一路用于產生VTTR的10mA基準輸出緩沖器。Buck控制器驅動兩個外部n溝道MOSFET，可由2V至28V的輸入電壓產生低至0.7V的輸出電壓和高達15A的輸出電流。LDO能吸收、源出高達1.5A的連續電流和3A的峰值電流。LDO輸出和10mA基準緩沖器輸出都能跟蹤REFIN電壓。這些特性使得MAX8632非常適合為臺式機、筆記本電腦以及圖形卡中的DDR存儲器供電。

MAX8632的PWM控制器采用Maxim獨有的Quick-PWM™架構，具有高達600kHz的可編程開關頻率。這個控制器方案可輕松實現寬范圍的輸入/輸出電壓比，并能提供100ns的負載瞬態響應，同時保持較高的效率和相對穩定的開關頻率。MAX8632具有完全可編程的UVP/OVP和跳頻模式選項，適用于便攜式產品。跳頻模式在輕載狀態下有助于提高效率。

VTT和VTTR輸出能夠以1%的精度跟蹤VREFIN/2。LDO穩壓器的寬頻帶允許在沒有大容量電容的情況下提供良好的瞬態響應，因而，降低了成本和尺寸。

Buck控制器和LDO穩壓器具有獨立的電流限制。通過監視低邊MOSFET的漏-源壓降實現可調節、無損、折返式限流。另外，器件內置過壓和欠壓保護電路。一旦解除過流故障，允許調節器開啟軟啟動過程。可大大降低短路期間的功耗。利用/SHDN輸入和/STBY輸入，MAX8632可實現靈活的上電順序和待機電源管理，支持所有的DDR工作狀態。

MAX8632采用小尺寸5mm x 5mm，28引腳、薄型QFN封裝。
