Texas Instruments MSP430 系列超低功耗微控制器由多個器件組成，這些器件具有針對各種應用的不同外設集。該架構與五種低功耗模式相結合，經過優化，可延長便攜式測量應用的電池壽命。該器件具有強大的 16 位 RISC CPU、16 位寄存器和常數發生器，有助于最大限度地提高代碼效率。數控振蕩器 (DCO) 允許在不到 6 µs 的時間內從低功耗模式喚醒到活動模式。

MSP430x41x 系列是具有一個或兩個內置 16 位定時器、一個比較器、96 個 LCD 段驅動能力和 48 個 I/O 引腳的微控制器配置。

典型應用包括捕獲模擬信號、將其轉換為數字值、處理數據并將其傳輸?shù)街鳈C(jī)系統的傳感器系統。比較器和定時器使配置成為工業儀表、計數器應用、手持儀表等的理想選擇。

• ●低電源電壓范圍，1.8 V 至 3.6 V
• ●超低功耗：
  • 有源模式：200 µA，1 MHz，2.2 V
  • 待機模式：0.7µA
  • 關閉模式（RAM 保留）：0.1 µA
• ●五種省電模式
• ●在不到 6 µs 的時間內從待機模式喚醒
• ●鎖頻環，F(xiàn)LL+
• ●16 位 RISC 架構，125ns 指令周期時間
• ●具有三個或五個捕捉/比較寄存器的 16 位 Timer_A
• ●用于 96 段的集成 LCD 驅動器
• ●片上比較器
• ●掉電檢測器
• ●電源電壓監控器/監視器 - 僅在 MSP430F415/417 器件上進行可編程電平檢測
• ●串行板載編程，無需外部編程電壓 安全保險絲提供可編程代碼保護
• ●閃存設備中的引導加載程序
• ●家庭成員包括：
  • MSP430C412：4KB ROM、256B RAM
  • MSP430C413：8KB ROM、256B RAM
  • MSP430F412：4KB + 256B 閃存，256B RAM
  • MSP430F413：8KB + 256B 閃存、256B RAM
  • MSP430F415：16KB + 256B 閃存 512B RAM

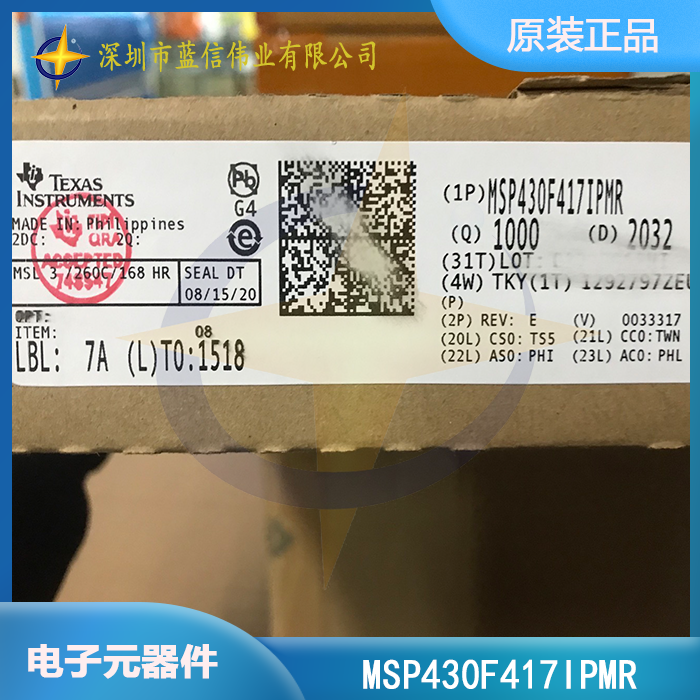

  • MSP430F417：32KB + 256B 閃存 1KB RAM
• ●提供 64 引腳四方扁平封裝 (QFP) 和 64 引腳 QFN
