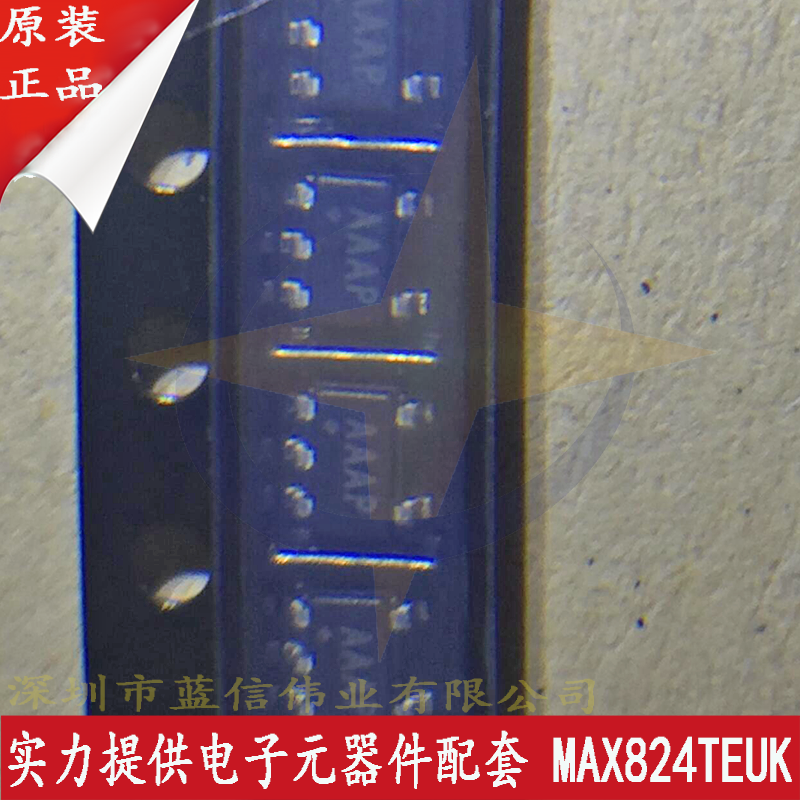

■產品名稱：MAX824TEUK
■功能名稱：5引腳微處理器監控電路，帶有看門狗定時器及手動復位
■概要:
MAX823/MAX824/MAX825微處理器(µP)監控電路在5引腳SOT23和SC70封裝中結合了復位輸出、看門狗和手動復位輸入功能。與單獨的 IC 或分立元件相比，它們顯著提高了系統可靠性和準確性。MAX823/MAX824/MAX825專門設計用于忽略V CC上的快速瞬變。
提供七種預編程復位閾值電壓（參見完整數據表中的復位閾值表）。這三個器件都有一個低電平有效的復位輸出，保證 V CC處于正確的狀態低至 1V。MAX823還提供看門狗輸入和手動復位輸入。MAX824 提供看門狗輸入和互補的高電平有效復位。MAX825 提供手動復位輸入和互補的高電平有效復位。選型指南解釋了本系列部分提供的功能。
■特征：
●+2.5V、+3V、+3.3V 和 +5V 電源的精確監控
-
●工作電流：
-
6µA (MAX823L/M) (SC70)
-
2µA (MAX825T/S/R/Z/Y) (SC70)
-
●完全指定的過溫
-
●140ms min 上電復位
-
●保證低電平有效 RESET 有效至 V CC = 1V
-
●電源瞬態抗擾度
-
●具有 1.6s 超時的看門狗定時器 (MAX823/MAX824)
-
●手動復位輸入 (MAX823/MAX825)
-
●沒有外部組件
-
●汽車電子
-
●計算機與控制器
-
●精確的µP監控
-
●嵌入式控制器
-
●智能儀表
-
●便攜式電池供電設備
