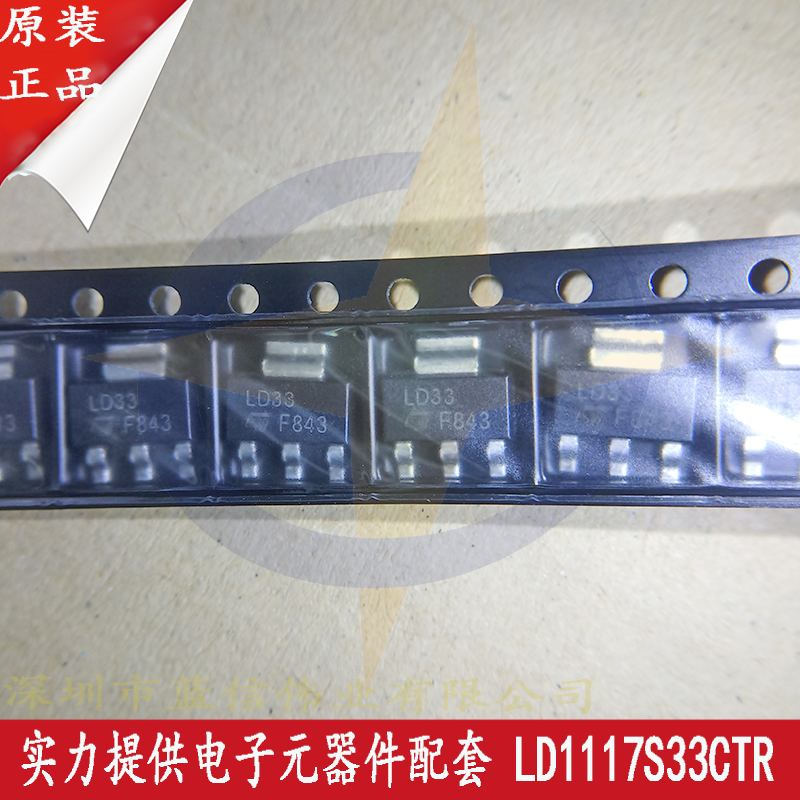

LD1117 是一款低壓降穩壓器，能夠提供高達 800 mA 的輸出電流，即使在可調版本（V REF= 1.25 伏）。對于固定版本，提供以下輸出電壓：1.2 V、1.8 V、2.5 V、2.85 V、3.3 V 和 5.0 V。該器件采用：SOT-223、DPAK、SO-8 和 TO-220。SOT-223 和 DPAK 表面貼裝封裝優化了熱特性，甚至提供了相關的空間節省效果。NPN 傳輸晶體管保證了高效率。事實上，在這種情況下，與 PNP 不同的是，靜態電流主要流入負載。僅需一個非常常見的 10 μF 最小電容即可實現穩定性。片上微調允許穩壓器達到非常嚴格的輸出電壓容差，在 25 °C 時誤差在 ± 1 % 以內?？烧{(diào)式 LD1117 與其他標準引腳對引腳兼容。可調電壓調節器在跌落和容差方面保持更好的性能。
