■產品名稱：NJU77001F
■功能名稱：超低消耗電流、高EMI 抑制特性、軌到軌輸入的CMOS 運算放大器
■概要：

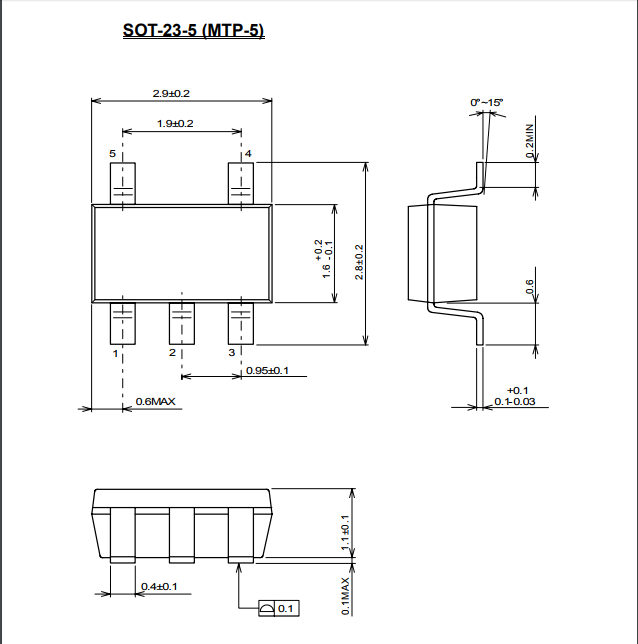

NJU77000/NJU77001/NJU77002/NJU77004 是具有超低消耗電流的1/2/4 電路CMOS運算放大器，適合電池驅動設備和便攜式設備。電源電壓從1.5V 到 5.5V，消耗電流為1電路0.29μA typ.、2/4 電路0.23μA/ch typ.。并且，消耗電流不受周圍溫度和輸入電壓變化影響保持穩定，最適合低功耗的O2 傳感器和氣體傳感器。甚至還具有軌到軌輸入輸出和低輸入失調電壓 (單路1.0mV max.、雙路1.3mV max.、四路1.5mV max.的特性。此外，電壓溫度漂移有0.65μV/°C typ.、輸入偏置電流有10pA max.、以及470pF 的電容性負載驅動能力等。NJU77000 系列產品具有適合電池驅動設備的良好特性。NJU77000系列里有普通級(NJU7700x)和 A級(NJU7700xA)產品，A級產品規格相對于普通級提高了輸入失調電壓和消耗電流，并且其他特性在-40 to 105°C 也得到保證。NJU77000采用了5腳SOT-23封裝，NJU77001采用了5腳SOT-23封裝和SC-88A封裝，NJU77000是NJU77001引腳配置變更產品(請參照引腳配置圖)。NJU77002 采用了8 腳SOP JEDEC封裝、MSOP(TVSP) 封裝和小型薄型(2020尺寸)DFN(ESON) 封裝。NJU77004 采用了14 腳SSOP 封裝。
■特征：
●電源電壓 (1.5V to 5.5V)
●輸入失調電壓 (NJU77000 / NJU77001 1.0mV max.NJU77002 1.3mV max.NJU77004 1.5mV max.)
●輸入失調電壓溫漂 (0.65μV/°C typ.)
●輸入偏置電流 (10pA max.)
●高EMI 抑制特性 (EMIRR=89dB typ. @f=900MHz)
●軌到軌輸入輸出
●CMOS 工藝構造
●電壓轉換速率 (0.7V/ms)
●單位增益頻率 (1.0kHz)
●超低消耗電流 (NJU77000 / NJU77001 0.29μA typ.NJU77002 / NJU77004 0.23μA/ch typ.)
