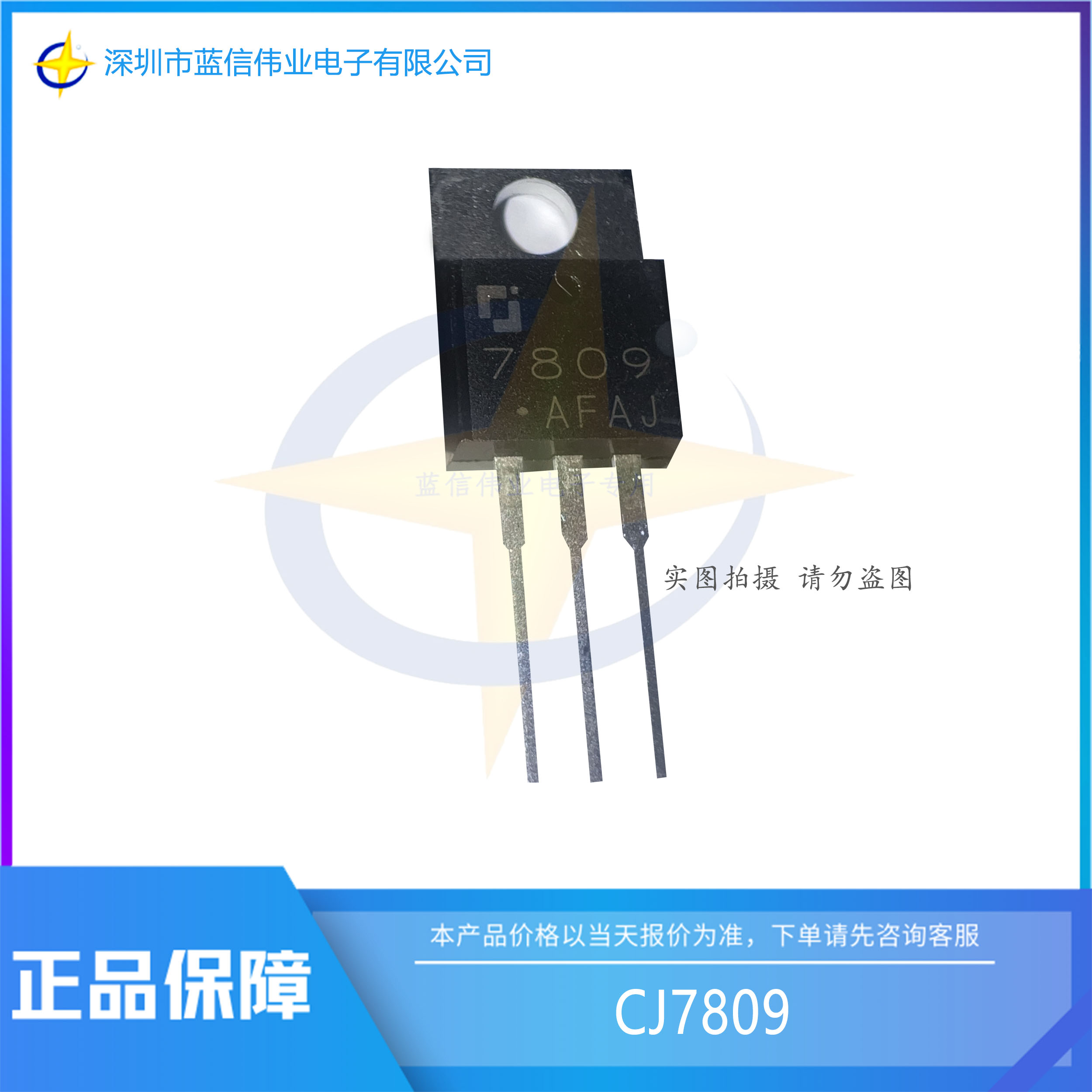

■產品名稱：CJ7809
■功能名稱：三個端子穩壓器
■概要:
CJ78系列是一組三個端子正極具有多個固定輸出的電壓線性穩壓器電壓。在良好的熱條件下耗散，可提供高達1.5A的輸出電流，并具有內部限流、短路等功能電路保護、熱關斷保護和輸出晶體管 SOA 保護，使其相對難以損壞。雖然設計為不帶外部元件的固定穩壓器，這些器件可與外部組件一起使用獲得可調的電壓和電流。因此
CJ78系列廣泛用作固定電壓監管機構，包括當?shù)兀ㄉ希┍O(jiān)管機構，以消除噪聲和配電問題與單點調節相關。
■特征：
● 輸出電流：TJ = 25°C 時高達 1.5A
● 提供固定 5.0V、6.0V、8.0V、9.0V 和 12V
● 輸出電壓容差：TJ = 25°C 時為 ±3%，±5% 超過運營 TJ
● 線路調整率：TJ = 25°C 時為 4.0 ~ 12mV （典型值）
● 負載調整率：TJ = 25°C 時為 9.0 ~ 14mV （典型值）
● 壓差電壓：2V@1A （VOUT = 5.0V）
● 電源抑制比：>55dB@120Hz （VOUT = 5.0V）
● 工作結溫：-40 ~ 125°C
● 內部電流限制
● 輸出晶體管 SOA 保護
● 短路保護
● 熱關斷保護
