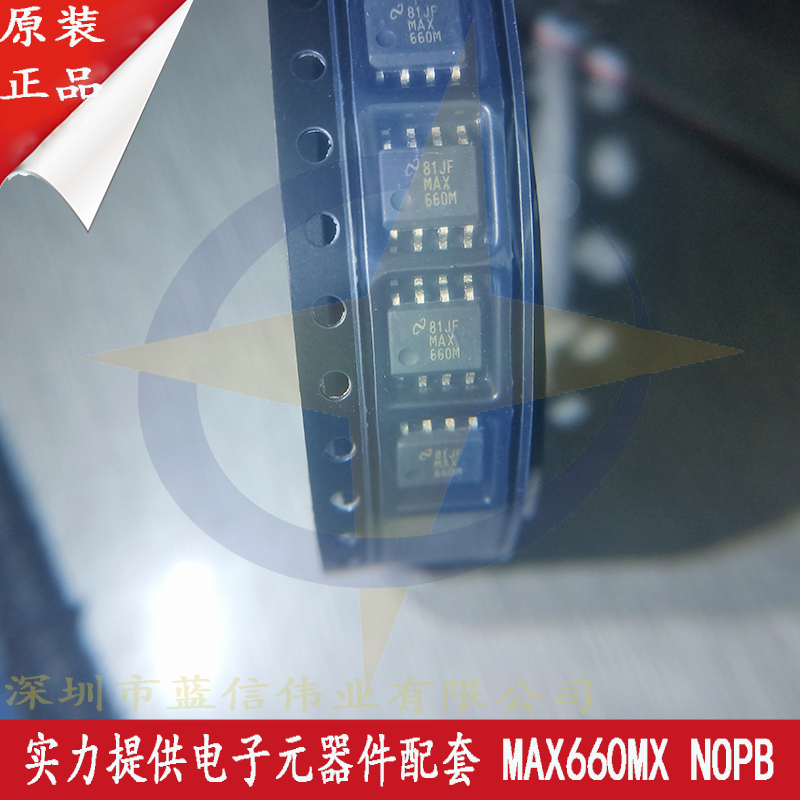

MAX660 CMOS 電荷泵電壓轉換器是一種通用的非穩壓開關電容逆變器或倍增器。MAX660 工作在 1.5-V 至 5.5-V 的寬電源電壓范圍內，使用兩個低成本電容器提供 100 mA 的輸出電流，而無需與基于電感的轉換器相關的成本、尺寸和 EMI。MAX660 的工作電流僅為 120 µA，在大多數負載下工作效率超過 90%，為電池供電系統提供了理想的性能。MAX660 器件可以直接并聯運行以降低輸出阻抗，從而在給定電壓下提供更多電流。
FC（頻率控制）引腳在標稱 10kHz 或 80kHz 振蕩器頻率之間進行選擇。振蕩器頻率可以通過在 OSC 引腳上添加一個外部電容來降低。此外，OSC 引腳可用于以高達 150 kHz 的外部時鐘驅動 MAX660。通過這些方法，可以控制輸出紋波頻率和諧波。
此外，MAX660 可配置為將正輸入電壓精確地分成兩半。在這種模式下，可以使用高達 11 V 的輸入電壓。
