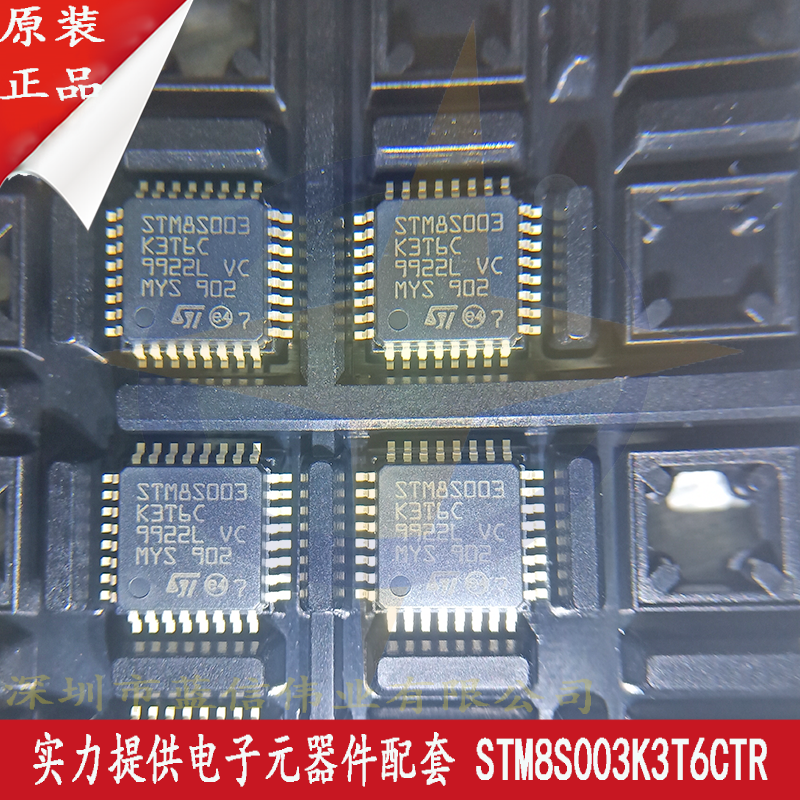

STM8S003F3/K3 超值系列 8 位微控制器提供 8 KB 閃存程序存儲器以及集成的真數據 EEPROM。它們在 STM8S 微控制器系列參考手冊 (RM0016) 中被稱為低密度器件。STM8S003F3/K3 超值系列器件具有以下優勢：性能、穩健性和降低系統成本。
支持高達 100000 次寫入/擦除周期的真實數據 EEPROM、采用最先進技術、時鐘頻率為 16 MHz 的先進內核和外圍設備、強大的 I/O、具有獨立時鐘的獨立看門狗確保了器件的性能和穩健性源和時鐘安全系統。
由于具有內部時鐘振蕩器、看門狗和欠壓復位的高系統集成度，系統成本得以降低。
提供完整的文檔以及廣泛的開發工具選擇。
■特征：
●內核
具有哈佛架構和 3 級流水線的 16 MHz 高級 STM8 內核
擴展指令集
●回憶
程序存儲器：8 KB Flash 存儲器；55 °C 下 100 次循環后數據保留 20 年
內存：1 KB
數據存儲器：128字節真數據EEPROM；耐久性高達 100 k 寫/擦除周期
●時鐘、復位和電源管理
2.95 V 至 5.5 V 工作電壓
靈活的時鐘控制，4個主時鐘源
低功率晶體諧振器振蕩器
外部時鐘輸入
內部、用戶可微調的 16 MHz RC
內部低功耗 128 kHz RC
帶時鐘監視器的時鐘安全系統
能源管理
低功耗模式（等待、主動暫停、暫停）
單獨關閉外圍時鐘
永久有效、低功耗上電和掉電復位
●中斷管理
具有 32 個中斷的嵌套中斷控制器
6 個向量上最多 27 個外部中斷
●計時器
高級控制定時器：16 位、4 個 CAPCOM 通道、3 個互補輸出、死區插入和靈活同步
16 位通用定時器，具有 3 個 CAPCOM 通道（I2C、OC 或 PWM）
帶有 8 位預分頻器的 8 位基本定時器
自動喚醒定時器
窗口和獨立看門狗定時器
●通訊接口
UART，帶時鐘輸出，用于同步操作、SmartCard、IrDA、LIN 主模式
SPI 接口高達 8 Mbit/s
I 2 C 接口高達 400 Kbit/s
●模數轉換器 (ADC)
10 位 ADC、± 1 LSB ADC，具有多達 5 個多路復用通道、掃描模式和模擬看門狗
●輸入/輸出
32 引腳封裝上多達 28 個 I/O，包括 21 個高灌電流輸出
高度穩健的 I/O 設計，不受電流注入的影響
●開發支持
用于快速片上編程和非侵入式調試的嵌入式單線接口模塊 (SWIM)
