■產品名稱：NJG1133MD7
■功能名稱：UMTS用的三頻段低噪聲放大器GaAs MMIC
■概要：
NJG1133MD7是主要用于UMTS終端的低噪聲放大器(LNA)。本產品設有旁通電路、2.1GHz / 800MHz / 1.7GHz頻段的3個低噪聲放大器。1.7GHz頻帶的低噪聲放大器可以通過外部電路的調節(jié)來對應1.5GHz頻段的規(guī)格。采用EQFN14-D7封裝，實現(xiàn)了小型化、薄型化。
■特征：
●低工作電壓 (+2.8V typ)
●低控制電壓 (+1.8V typ.)
●低消耗電流 (2.3mA typ.@High Gain Mode48μA typ.@Low Gain Mode)

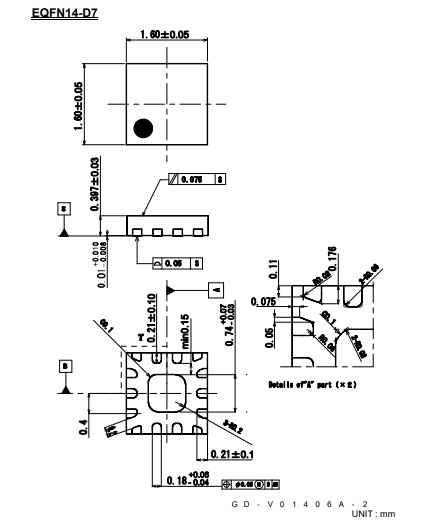

●小型、薄型封裝 (EQFN14-D7 (Package size: 1.6 x 1.6 x 0.397mm typ.))
●[High Gain模式]
●增益 (16.0dB typ. @fRF=2140MHz, 885MHz, 1860MHz, 1495MHz)
●噪聲指數(shù) (1.35dB typ. @fRF=2140MHz, 1860MHz1.40dB typ. @fRF=885MHz1.55dB typ. @fRF=1495MHz)
●輸入IP3 (+0.5dBm typ. @fRF=2140.0+2140.1MHz, Pin=-30dBm-2.0dBm typ. @fRF=885.0+885.1MHz, Pin=-30dBm0dBm typ. @fRF=1860.0+1860.1MHz, Pin=-30dBm0dBm typ. @fRF=1495.0+1495.1MHz, Pin=-30dBm)
●[Low Gain模式]
●增益 (-3.5dB typ.@fRF=2140MHz-3.0dB typ.@fRF=885MHz, 1495MHz-4.0dB typ.@fRF=1860MHz)
●輸入IP3 (+12dBm typ.@fRF=2140.0+2140.1MHz, Pin=-16dBm+12dBm typ.@fRF=885.0+885.1MHz, Pin=-20dBm+15dBm typ.@fRF=1860.0+1860.1MHz, Pin=-16dBm+15dBm typ.@fRF=1495.0+1495.1MHz, Pin=-16dBm)
●增益的變化幅度 (19.5dB typ.@fRF=2140MHz,1495MHz19.0dB typ.@fRF=885MHz20.0dB typ.@fRF=1860MHz)
