  • 產品名稱：
    CD4093BM96 具有施密特觸發器輸入的 4 通道、2 輸入、3V 至 18V 與非門
  • 功能名稱：
    與非門
  • 概要：

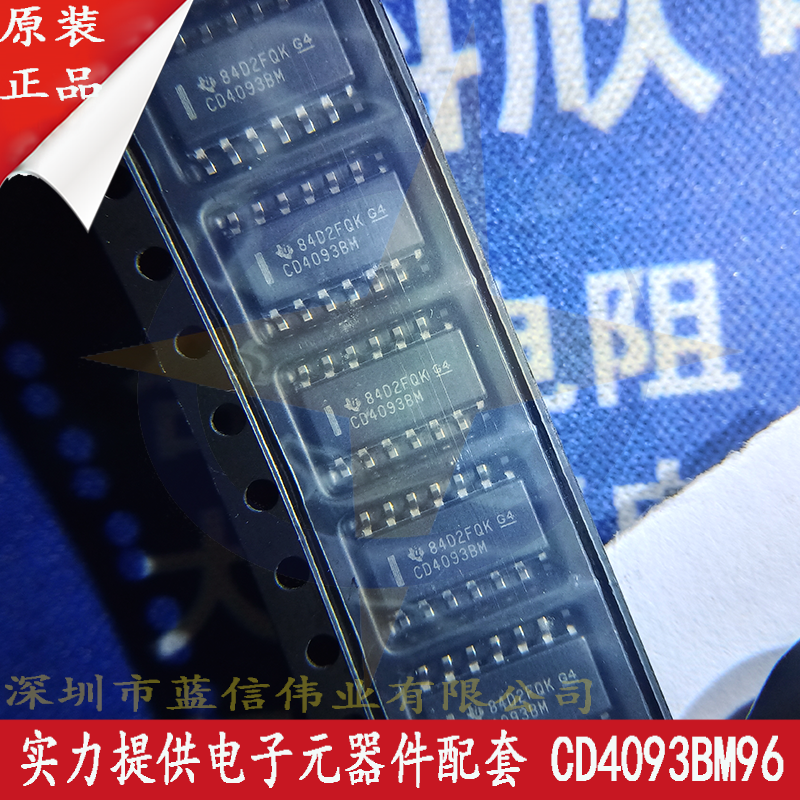

    ■產品名稱：CD4093BM96

    ■功能名稱：具有施密特觸發器輸入的 4 通道、2 輸入、3V 至 18V 與非門

    ■概要:

    CD4093B 由四個施密特觸發電路組成。每個電路都用作一個雙輸入與非門，兩個輸入都具有施密特觸發作用。柵極在不同點切換正向和負向信號。正電壓 (V P ) 和負電壓 (V N ) 之間的差定義為磁滯電壓 (V H )（見圖 2）。

    CD4093B 類型采用 14 引腳密封雙列直插陶瓷封裝（F3A 后綴）、14 引腳雙列直插塑料封裝（E 后綴）、14 引腳小外形封裝（M、MT、M96 , 和 NSR 后綴）和 14 引腳薄型收縮小外形封裝（PW 和 PWR 后綴）。

    ■特征：
    • ●每個輸入的施密特觸發動作，無需外部組件
    • ●遲滯電壓在 V DD = 5 V 時通常為 0.9 V，在 V DD = 10 V時為 2.3 V
    • ●抗噪能力大于 50%
    • ●輸入上升和下降時間沒有限制
    • ●標準化、對稱的輸出特性
    • ●100% 的 20 V 靜態電流測試
    • ●在整個封裝溫度范圍內，18 V 時的最大輸入電流為 1 µA，18 V 和 25°C 時的最大輸入電流為 100 nA
    • ●5V、10V 和 15V 參數額定值
    • ●符合 JEDEC 暫定標準第 13B 號“‘B’系列 CMOS 器件描述的標準規范”的所有要求
    • ●應用：
      • 波形和脈沖整形器
      • 高噪聲環境系統
      • 單穩態多諧振蕩器
      • 非穩態多諧振蕩器
      • 與非邏輯
  • 特征：

    • ●每個輸入的施密特觸發動作，無需外部組件 ●遲滯電壓在 V DD = 5 V 時通常為 0.9 V，在 V DD = 10 V時為 2.3 V ●抗噪能力大于 50% ●輸入上升和下降時間沒有限制 ●標準化、對稱的輸出特性 ●100% 的 20 V 靜態電流測試 ●在整個封裝溫度范圍內，18 V 時的最大輸入電流為 1 μA，18 V 和 25°C 時的最大輸入電流為 100 nA ●5V、10V 和 15V 參數額定值 ●符合 JEDEC 暫定標準第 13B 號“‘B’系列 CMOS 器件描述的標準規范”的所有要求 ●應用： 波形和脈沖整形器 高噪聲環境系統 單穩態多諧振蕩器 非穩態多諧振蕩器 與非邏輯
