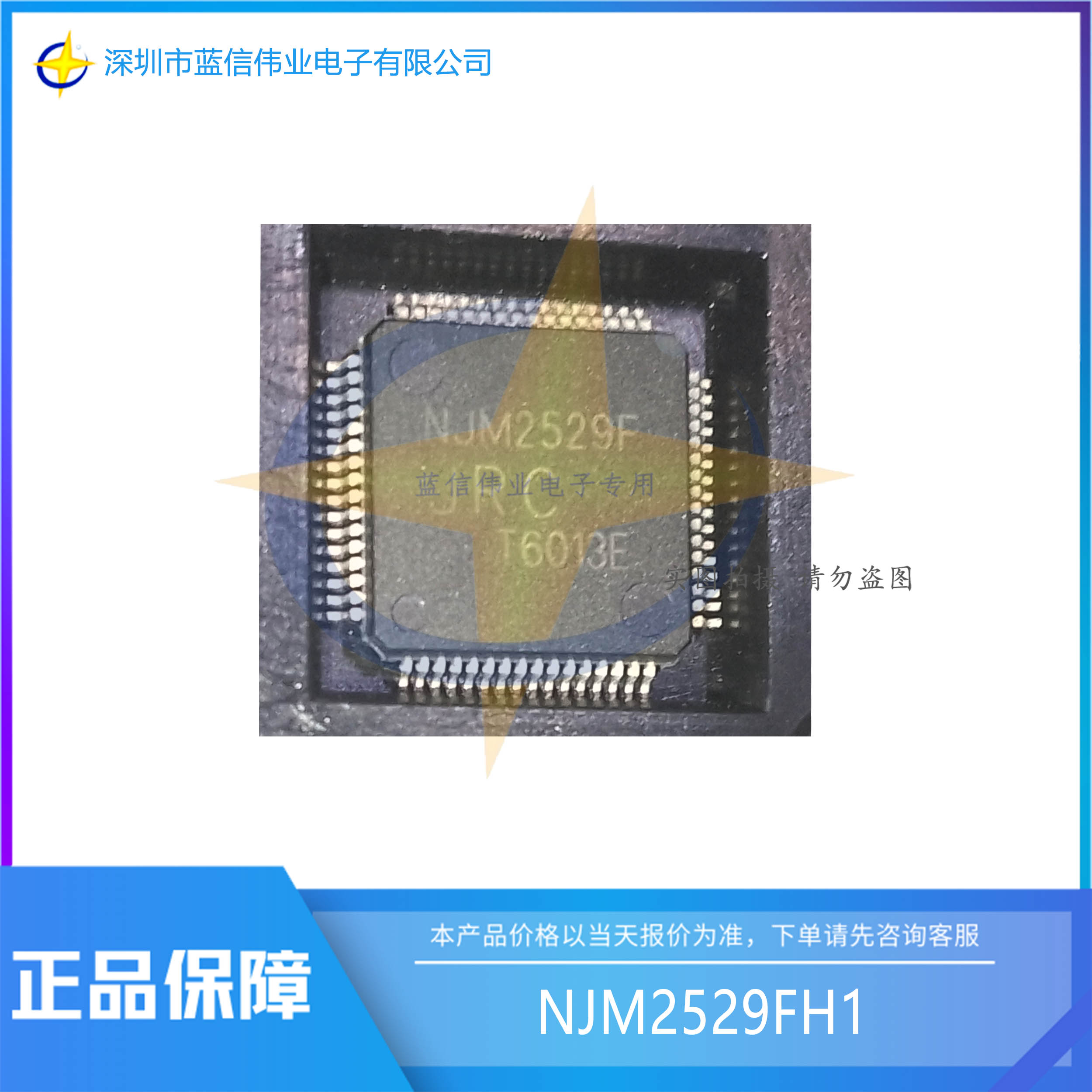

■產品名稱：NJM2529
■功能名稱：TFT彩色液晶用的信號處理器
■概要
NJM2529是TFT彩色液晶用的信號處理IC。它包含TFT彩色液晶信號處理所需的全部功能，例如Y/C分離器電路、色彩信號解調器、同步分離電路、RGB接口、側黑控制電路以及共極驅動器。NJM2529對應NTSC/PAL形式，無需改換VCXO、TRAP等外部組件，所以更容易設計NTSC/PAL對應的視頻系統。
■特征
-
●NTSC/PAL匹配（類似于PAL解調方式）
-
●內置Y/C分離電路
-
●輸入模式：復合視頻信號、Y/C分離信號
-
●一個用于輸入模擬RGB信號的系統
-
●內置同步分離電路（液晶面板PLL使用）
-
●內置黑電平插入電路（用于更改屏幕高寬比）
-
●內置伽馬2點（Gamma 2-point ）校正電路
-
●內置液晶共極驅動器
-
●雙極技術
