  • 產品名稱：

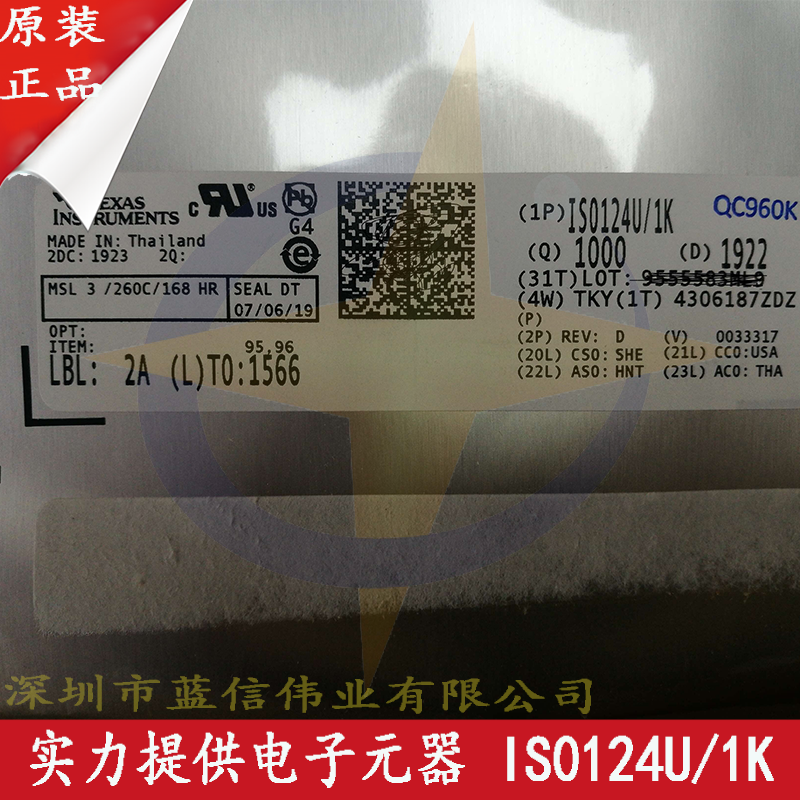

    IS0124U/1K 隔離式 5V CAN 收發器
  • 功能名稱：
    隔離式 CAN 收發
  • 概要：

    ■產品名稱：IS0124U/1K

    ■功能名稱：隔離式 5V CAN 收發器

    ■概要:

    是一款電鍍隔離的 CAN 轉發器，此轉發器符合或者優于 ISO11898-2 標準的技術規范。 此器件有幾個由氧化硅 (SiO2) 絕緣隔柵分開的邏輯輸入和輸出緩沖器，此絕緣隔柵為說明第一段中的ISO1050DW 和針對 ISO1050DUB 的 2500 VRMS。 與隔離式電源一起使用，此器件可防止數據總線或者其它電路上的噪音電流進入本地接地并干擾和損壞敏感電路。

    作為 CAN 收發器，該器件可為總線和 CAN 控制器分別提供差分發射能力和差分接收能力，信號傳輸速率高達 1 兆位每秒 (Mbps)。 該器件尤其適合工作在惡劣環境下，其具有串線、過壓和接地?fù)p耗保護（–27V 至 40V）以及過熱關斷功能，共模電壓范圍為–12V 至 12V。

    ISO1050 的額定工作環境溫度范圍為 –55°C 至 105°C。

    ■特征：
    • ●滿足 ISO11898-2 的要求
    • ●5000 VRMS隔離(ISO1050DW)
    • ●2500 VRMS隔離
    • ●故障安全輸出
    • ●低環路延遲：150ns（典型值），210ns（最大值）
    • ●50kV/µs 瞬態抗擾度，典型值
    • ●-27V 至 40V 的總線故障保護
    • ●驅動器 (TXD) 主導超時功能
    • ●I/O 電壓范圍支持 3.3V 和 5V 微處理器
    • ●符合 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 和 DIN EN 61010-1 的 VDE 審批
    • ●已通過 UL 1577 審批
    • ●已通過 IEC 60950-1、IEC 61010-1、IEC 60601-1 第三版（醫療）和組件接受通知 5A 的 CSA 審批
    • ●已通過 EN/UL/CSA 60950-1 審批的 TUV 5 KVRMS 強化絕緣（僅限 ISO1050DW）
    • ●符合 GB4843.1-2011 的 CQC 強化絕緣（僅限 ISO1050DW）
    • ●額定工作電壓下典型值為 25 年使用壽命到特性
  • 特征：

    • ●滿足 ISO11898-2 的要求 ●5000 VRMS隔離(ISO1050DW) ●2500 VRMS隔離 ●故障安全輸出 ●低環路延遲：150ns（典型值），210ns（最大值） ●50kV/μs 瞬態抗擾度，典型值 ●-27V 至 40V 的總線故障保護 ●驅動器 (TXD) 主導超時功能 ●I/O 電壓范圍支持 3.3V 和 5V 微處理器 ●符合 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 和 DIN EN 61010-1 的 VDE 審批 ●已通過 UL 1577 審批 ●已通過 IEC 60950-1、IEC 61010-1、IEC 60601-1 第三版（醫療）和組件接受通知 5A 的 CSA 審批 ●已通過 EN/UL/CSA 60950-1 審批的 TUV 5 KVRMS 強化絕緣（僅限 ISO1050DW） ●符合 GB4843.1-2011 的 CQC 強化絕緣（僅限 ISO1050DW） ●額定工作電壓下典型值為 25 年使用壽命到特性
