  • 產品名稱：

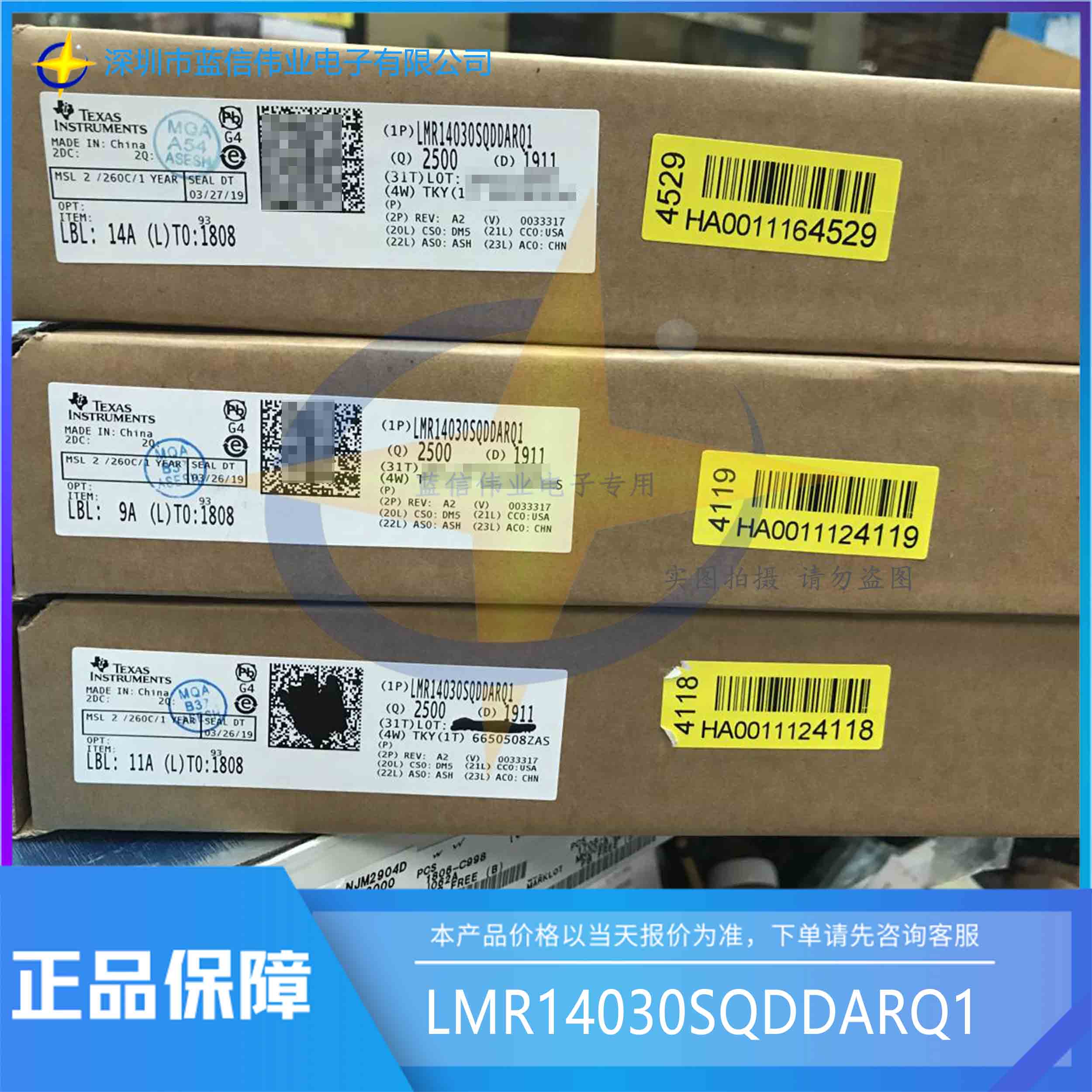

    LMR14030SQDDARQ1 具有 40uA IQ 的 SIMPLE SWITCHER? 汽車 40V、3.5A、2.2MHz 降壓轉換器
  • 功能名稱：
    降壓轉換器
  • 概要：

    ■產品名稱：LMR14030SQDDARQ1

    ■功能名稱：具有 40uA IQ 的 SIMPLE SWITCHER® 汽車 40V、3.5A、2.2MHz 降壓轉換器

    ■概要:

    是一款集成高側金屬氧化物半導體場效應晶體管 (MOSFET) 的 40V、3.5A 降壓穩壓器。該器件的寬輸入電壓范圍為 4V 至 40V，適用于調節從工業到汽車等各類 應用 中的非穩壓電源。其擴展系列產品能夠以引腳到引腳兼容封裝提供 2 A 和 5A 電流選項。該穩壓器在休眠模式下的靜態電流為 40µA，非常適合電池供電類系統。并且在關斷模式下具有 1μA 的超低電流，可進一步延長電池使用壽命。該穩壓器的可調開關頻率范圍較寬，這使得效率或外部元件尺寸能夠得到優化。內部環路補償意味著用戶不用承擔設計環路補償組件的枯燥工作。并且還能夠以最大限度減少器件的外部元件數。精密使能輸入簡化了穩壓器控制和系統電源排序。此外，該器件還內置多種保護 功能： 逐周期限流保護、應對功耗過大的熱感測和熱關斷保護以及輸出過壓保護。

    ■特征：
    • ●適用于汽車電子 應用
    • ●具有符合 AEC-Q100 標準的下列結果：
      - 器件溫度 1 級：-40°C 至 125°C 的環境運行溫度范圍
      - 器件人體模型 (HBM) 靜電放電 (ESD) 分類等級 H1C
      - 器件帶電器件模型 (CDM) ESD 分類等級 C4A
    • ●輸入電壓范圍：4V 至 40V
    • ●3.5A 持續輸出電流
    • ●40µA 超低工作靜態電流
    • ●90mΩ 高側金屬氧化物半導體場效應晶體 (MOSFET)
    • ●最短導通時間：75ns
    • ●電流模式控制
    • ●可調節開關頻率范圍：200kHz 至 2.5MHz
    • ●與外部時鐘頻率同步
    • ●擴展頻譜選項，適用于降低電磁干擾 (EMI)
    • ●內置補償功能，便于使用
    • ●支持高占空比運行
    • ●精密使能引腳
    • ●關斷電流：1µA
    • ●外部軟啟動
    • ●熱保護、過壓保護和短路保護
    • ●8 引腳散熱增強型小外形集成電路 (HSOIC) PowerPAD封裝
  • 特征：

    • ●適用于汽車電子 應用 ●具有符合 AEC-Q100 標準的下列結果： - 器件溫度 1 級：-40°C 至 125°C 的環境運行溫度范圍 - 器件人體模型 (HBM) 靜電放電 (ESD) 分類等級 H1C - 器件帶電器件模型 (CDM) ESD 分類等級 C4A ●輸入電壓范圍：4V 至 40V ●3.5A 持續輸出電流 ●40μA 超低工作靜態電流 ●90mΩ 高側金屬氧化物半導體場效應晶體 (MOSFET) ●最短導通時間：75ns ●電流模式控制 ●可調節開關頻率范圍：200kHz 至 2.5MHz ●與外部時鐘頻率同步 ●擴展頻譜選項，適用于降低電磁干擾 (EMI) ●內置補償功能，便于使用 ●支持高占空比運行 ●精密使能引腳 ●關斷電流：1μA ●外部軟啟動 ●熱保護、過壓保護和短路保護 ●8 引腳散熱增強型小外形集成電路 (HSOIC) PowerPAD封裝
