  • 產品名稱：

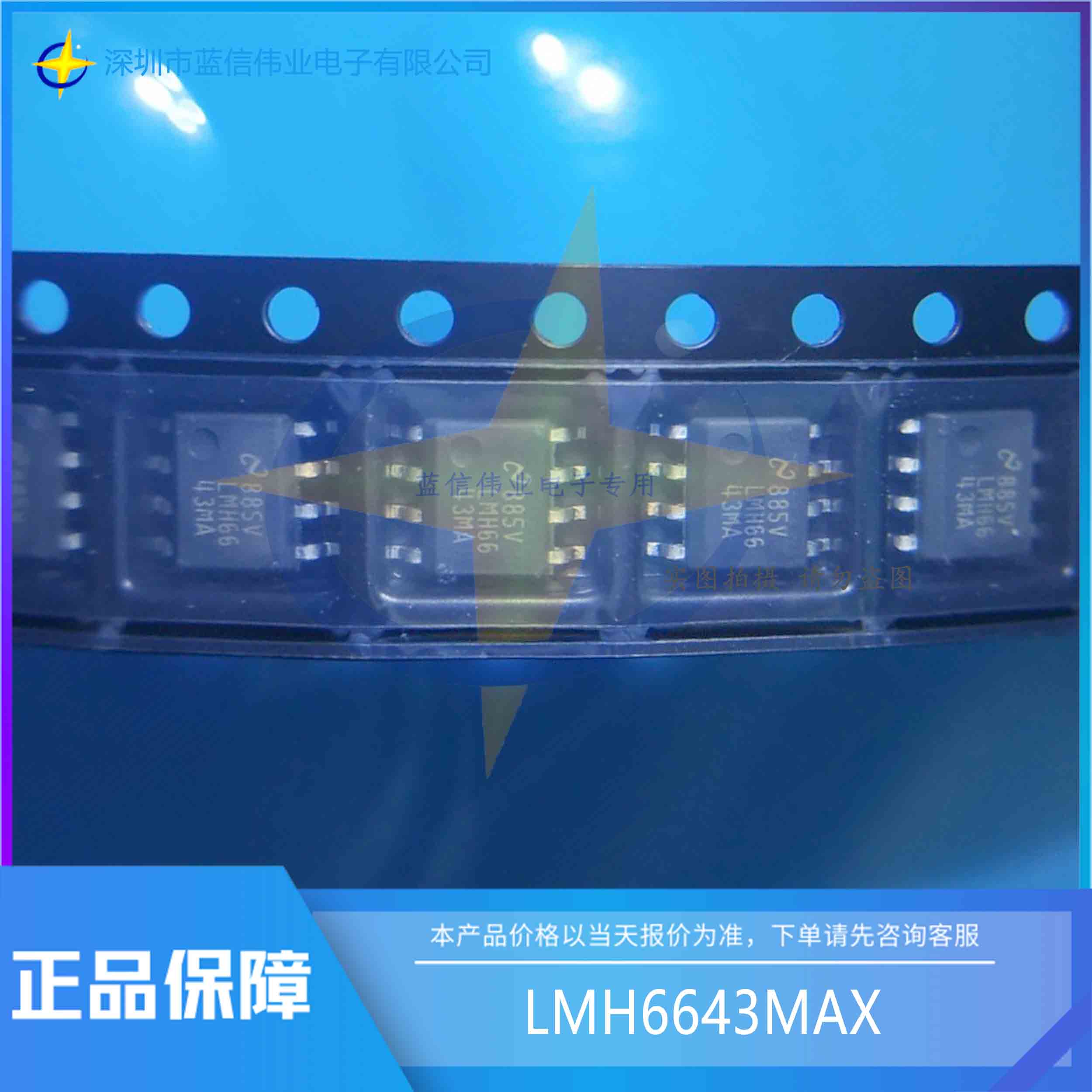

    LMH6643MAX 雙通道、低功耗、130MHz、75mA 軌到軌輸出放大器
  • 功能名稱：
    放大器
  • 概要：

    ■產品名稱：LMH6643MAX

    ■功能名稱：雙通道、低功耗、130MHz、75mA 軌到軌輸出放大器

    ■概要:

    LMH664X 系列真正的單電源電壓反饋放大器提供高速 (130 MHz)、低失真 (−62 dBc) 和異常高的輸出電流（約 75 mA），與現有類似器件相比，成本低且功耗低。表現。

    輸入共模電壓范圍擴展到低于 V − 0.5V和高于 V + 1 V。輸出電壓范圍擴展到任一電源軌的 40 mV 以內，從而實現了在低壓應用中尤其需要的寬動態范圍。輸出級能夠提供大約 75 mA 的電流以驅動重負載。快速輸出壓擺率 (130 V/µs) 確保即使在更高的速度下也能保持較大的峰峰值輸出擺幅，從而在 3 V 電源下實現 40 MHz 的出色全功率帶寬。這些特性以及低成本是眾多工業和商業應用的理想特性。該器件系列提供具有低 DG (0.01%) 和 DP (0.01°) 特性的專業品質視頻性能。在重負載 (150 Ω) 和整個輸出電壓范圍內，差分增益和差分相位特性也保持良好。

    ■特征：
    • ●−3 dB 帶寬 (A V = +1) 130 MHz
    • ●電源電壓范圍 2.7 V 至 12.8 V
    • ●轉換速率，(A V = −1) 130V / (s (1)
    • ●電源電流（空載） 2.7 mA/amp
    • ●輸出短路電流 +115 mA 至 145 mA
    • ●線性輸出電流 ±75 mA
    • ●輸入共模電壓。0.5 V 超過 V -，
      1 V 來自 V +
    • ●軌輸出電壓擺幅為 40 mV
    • ●輸入電壓噪聲 (100 kHz) 17nV/√ Hz
    • ●輸入電流噪聲 (100 kHz) 0.9pA/√ Hz
    • ●THD (5 MHz, R L = 2 kΩ, V O = 2 V PP ,
      A V = +2) −62 dBc
    • ●建立時間 68 ns
    • ●完全表征 3 V、5 V 和 ±5 V
    • ●過驅動恢復 100 ns
    • ●輸出短路保護(2)
    • ●超過 CMVR 時無輸出反相
  • 特征：

    • ●?3 dB 帶寬 (A V = +1) 130 MHz ●電源電壓范圍 2.7 V 至 12.8 V ●轉換速率，(A V = ?1) 130V / (s (1) ●電源電流（空載） 2.7 mA/amp ●輸出短路電流 +115 mA 至 145 mA ●線性輸出電流 ±75 mA ●輸入共模電壓。0.5 V 超過 V -， 1 V 來自 V + ●軌輸出電壓擺幅為 40 mV ●輸入電壓噪聲 (100 kHz) 17nV/√ Hz ●輸入電流噪聲 (100 kHz) 0.9pA/√ Hz ●THD (5 MHz
    • R L = 2 kΩ
    • V O = 2 V PP
    • A V = +2) ?62 dBc ●建立時間 68 ns ●完全表征 3 V、5 V 和 ±5 V ●過驅動恢復 100 ns ●輸出短路保護(2) ●超過 CMVR 時無輸出反相
