  • 產品名稱：
    TPS54140ADGQR具有 Eco 模式的 3.5V 至 42V 輸入、1.5A 降壓轉換器
  • 功能名稱：
    降壓轉換器
  • 概要：

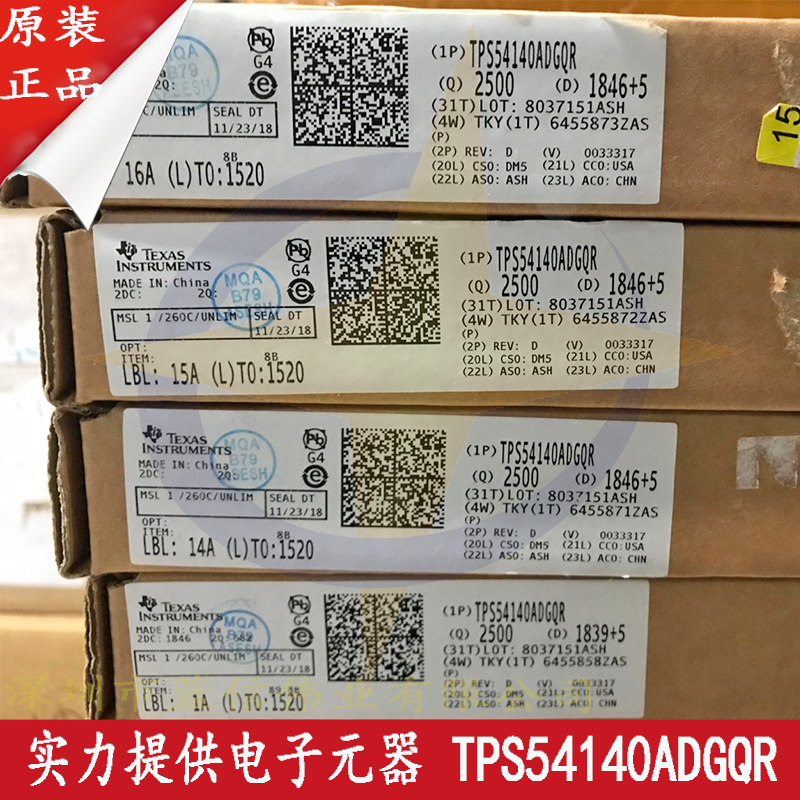

    ■產品名稱：TPS54140ADGQR

    ■功能名稱：具有 Eco 模式的 3.5V 至 42V 輸入、1.5A 降壓轉換器

    ■概要:

    是一款集成有高側 MOSFET 的 42V、1.5A、降壓穩壓器。它采用電流模式控制，可實現簡單的外部補償和靈活的組件選擇。其低紋波脈沖跳躍模式可將無負載的穩壓輸出電源電流減小至 116μA。通過使用使能引腳，可將關斷電源電流減少至 1.3μA。

    其欠壓鎖定電壓在內部設定為 2.5V，但可用使能引腳將之提高。輸出電壓啟動斜坡受控于慢啟動引腳，還可以配置該引腳來控制排序/跟蹤。一個開漏電源正常信號表示輸出處于其標稱電壓的 94% 至 107% 之內。

    寬開關頻率范圍允許對效率及外部組件尺寸進行優化。頻率折返和熱關斷功能在過載情況下保護部件。

    ■特征：
    • ●輸入電壓范圍：3.5V 到 42V
    • ●200mΩ 高側金屬氧化物半導體場效應晶體管 (MOSFET)
    • ●借助脈沖跳躍在輕負載時實現高效率 Eco-mode
    • ●為了實現更加精準的欠壓鎖定 (UVLO) 電壓，此器件的使能閾值比 TPS54140 更嚴密
    • ●可調節的 UVLO 電壓和遲滯
    • ●116μA 靜態工作電流
    • ●1.3μA 關斷電流
    • ●100kHz 至 2.5MHz 開關頻率
    • ●同步至外部時鐘
    • ●可調緩起動/排序
    • ●欠壓 (UV) 和過流 (OV) 電源正常輸出
    • ●0.8V 內部電壓基準
    • ●帶有 PowerPAD 的 MSOP10 封裝和 3mm × 3mm VSON-10 封裝
  • 特征：

    • ●輸入電壓范圍：3.5V 到 42V ●200mΩ 高側金屬氧化物半導體場效應晶體管 (MOSFET) ●借助脈沖跳躍在輕負載時實現高效率 Eco-mode ●為了實現更加精準的欠壓鎖定 (UVLO) 電壓，此器件的使能閾值比 TPS54140 更嚴密 ●可調節的 UVLO 電壓和遲滯 ●116μA 靜態工作電流 ●1.3μA 關斷電流 ●100kHz 至 2.5MHz 開關頻率 ●同步至外部時鐘 ●可調緩起動/排序 ●欠壓 (UV) 和過流 (OV) 電源正常輸出 ●0.8V 內部電壓基準 ●帶有 PowerPAD 的 MSOP10 封裝和 3mm × 3mm VSON-10 封裝
