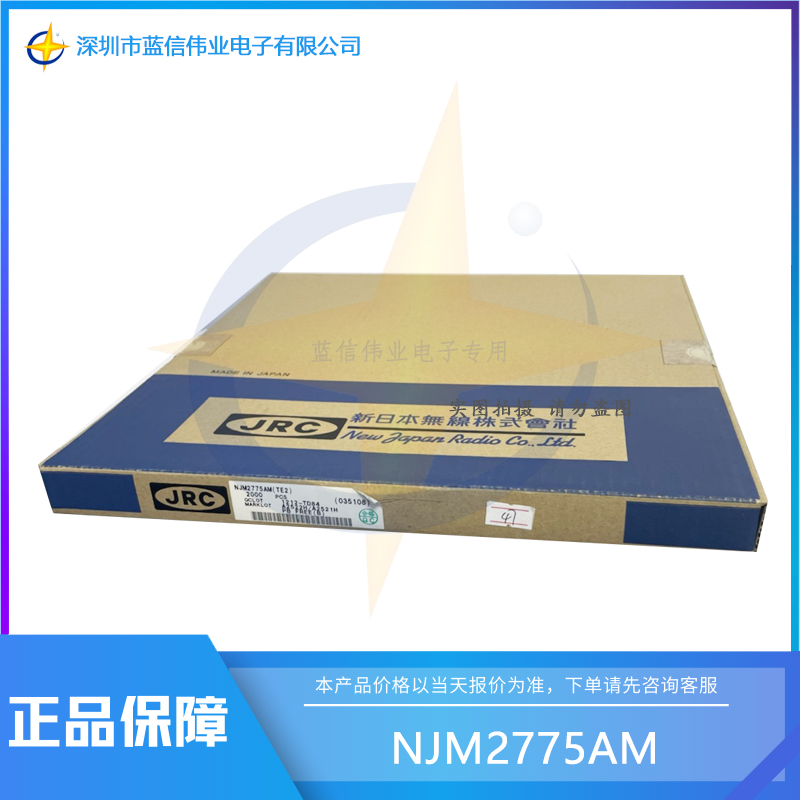

■產品名稱：NJM2775A
■功能名稱：用于便攜式磁帶錄音機的、帶ALC的前置放大器和功率放大器
■概要
NJM2775A是帶ALC的前置放大器和功率放大器，它是把業務用的麥克風和微型盒式磁帶錄音機的錄音、再生必要的功能單片化的IC。它包括前置放大器、ALC(Auto Level Control)電路、功率放大器和濾波器。前置放大器放大來自磁頭的信號。ALC電路是為了最大限利用錄音電平而限制輸入信號。功率放大器是用于再生時驅動揚聲器，錄音時驅動磁頭。濾波器是為了穩定內置的前置放大器和外接電容麥克風的供應電壓。與NJM2128相比較，NJM2775A提高了輸出功率。本產品適用于便攜式磁帶錄音機和其它具備播放和錄音功能的便攜式設備。
-
●工作電壓 (V+=1.8到6.0V)
-
●消耗電流 (一般為9mA)
-
●輸出功率 (V+=3V，RL=4Ω，THD=10%時，一般為350mW)
-
●自動電平控制（ALC）限制電平 (f=1kHz時，一般為200mVrms)
-
●濾波器 R.R.（紋波抑制） (f=200Hz，C=47μF時，一般為47dB)
-
●雙極技術
-
●封裝 (DMP16)
