  • 產品名稱：

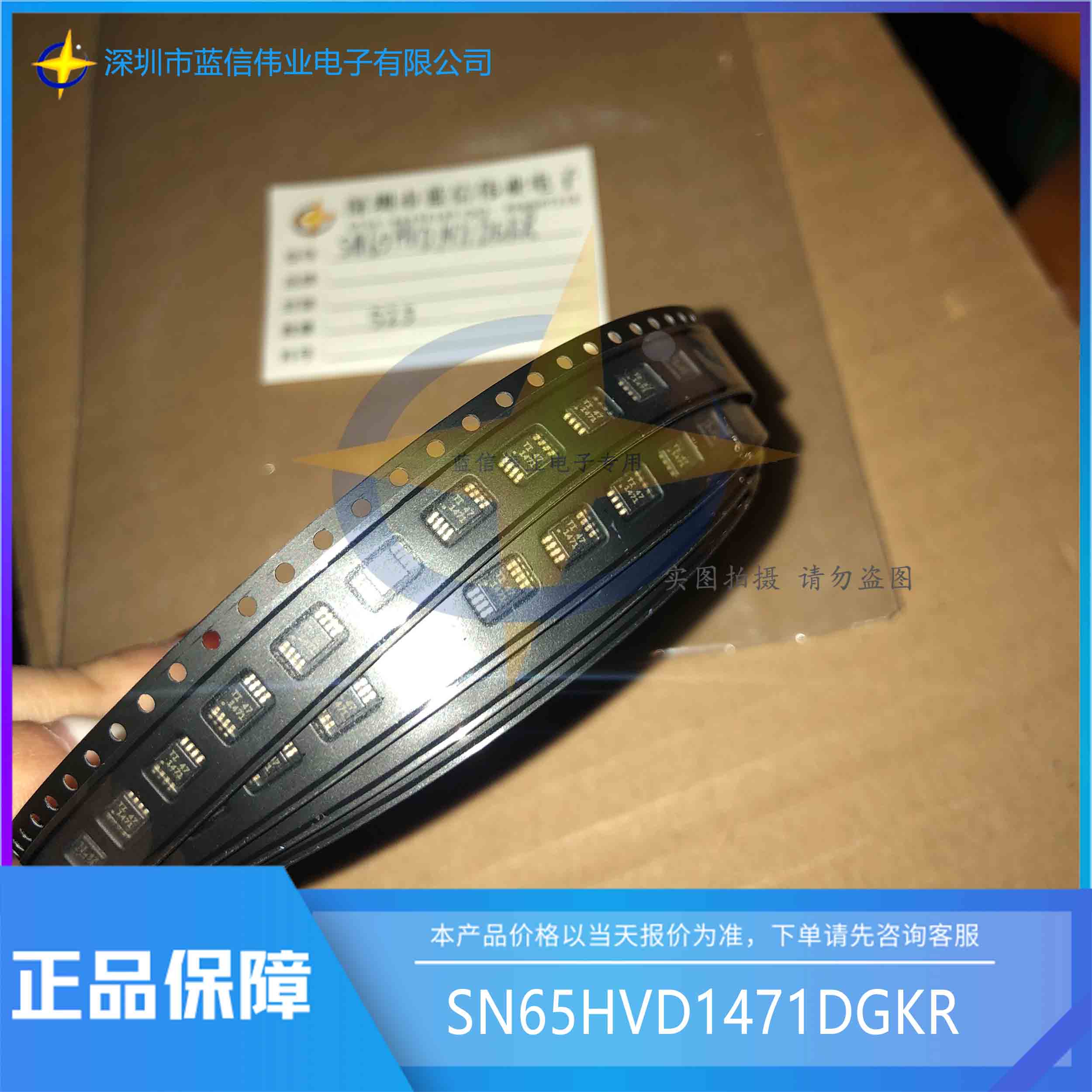

    SN65HVD1471DGKR 3.3V、全雙工 RS-485、16kV IEC ESD、400kbps 數據速率、無啟用
  • 功能名稱：
    收發器
  • 概要：

    ■產品名稱：SN65HVD1471DGKR

    ■功能名稱：3.3V、全雙工 RS-485、16kV IEC ESD、400kbps 數據速率、無啟用

    ■概要:

    特有 RS-485 產品組合中最高的靜電放電 (ESD) 保護，從而支持 ±16kV IEC 61000-4-2 接觸放電和大于 ±30kV 的人體放電模式 (HBM) ESD 保護。這些 RS-485 收發器具有穩健耐用的 3.3V 驅動器和接收器，并且采用標準小外形尺寸集成電路 (SOIC) 以及小型表面貼裝小外形尺寸 (MSOP) 封裝。SN65HVD147x 器件的較大接收器滯后提供對傳導差分噪聲的抗擾度，并且較寬工作溫度范圍可保證器件在惡劣工作環境中實現穩定。

    這些器件的每一個都組裝有一個差分驅動器和一個差分接收器，這兩個器件由一個 3.3V 單電源供電運行。每個驅動器和接收器都具有用于全雙工總線通信設計的獨立輸入和輸出引腳。這些器件均具有寬共模電壓范圍，因此非常適合長電纜上的多點 應用 。

    ■特征：
    • ●提供 1/8 單元負載選項
      • 一條總線上多達 256 個節點
    • ●總線 I/O 保護
      • > ±30kV 人體放電模式 (HBM) 保護
      • > ±16kV IEC 61000-4-2 接觸放電
      • > ±4kV IEC61000-4-4 快速瞬態突發
    • ●擴展的工業溫度范圍：-40°C 至 125°C
    • ●用于噪聲抑制的較大接收器滯后 (70mV)
    • ●低功耗
      • < 1.1mA 的靜態工作電流
      • 低待機電源電流：典型值 10nA，
        低于 5µA（最大值）
    • ●針對熱插拔應用的無干擾加電和斷電 保護
    • ●與 3.3V 或 5V 控制器兼容的 5V 耐壓邏輯輸入
    • ●針對以下信號傳輸速率進行了優化：400 kbps (1470, 1471)、20 Mbps (1473, 1474)、50 Mbps (1476, 1477)
  • 特征：

    • ●提供 1/8 單元負載選項 一條總線上多達 256 個節點 ●總線 I/O 保護 > ±30kV 人體放電模式 (HBM) 保護 > ±16kV IEC 61000-4-2 接觸放電 > ±4kV IEC61000-4-4 快速瞬態突發 ●擴展的工業溫度范圍：-40°C 至 125°C ●用于噪聲抑制的較大接收器滯后 (70mV) ●低功耗 < 1.1mA 的靜態工作電流 低待機電源電流：典型值 10nA， 低于 5μA（最大值） ●針對熱插拔應用的無干擾加電和斷電 保護 ●與 3.3V 或 5V 控制器兼容的 5V 耐壓邏輯輸入 ●針對以下信號傳輸速率進行了優化：400 kbps (1470
    • 1471)、20 Mbps (1473
    • 1474)、50 Mbps (1476
    • 1477)
