  • 產品名稱：
    TPS2501DRCR 0.13-1.4A 可調整。ILIMIT, 1.8-5.25V, 80mΩ USB 電源開關 + 恒頻升壓轉換器
  • 功能名稱：
    USB 電源開關 +
  • 概要：

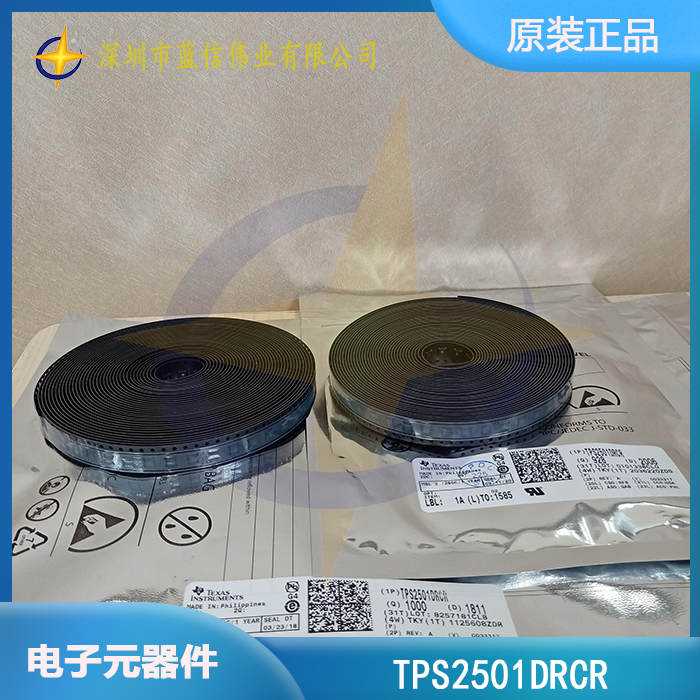

    ■產品名稱：TPS2501DRCR

    ■功能名稱：0.13-1.4A 可調整。ILIMIT, 1.8-5.25V, 80mΩ USB 電源開關 + 恒頻升壓轉換器

    ■概要:

    提供了一個集成解決方案，可滿足從 1.8-V 到 5.25-V 輸入電源的 USB 5-V 電源要求。這些功能包括符合高速 USB 標準的電源輸出、輸出開關啟用、電流限制和過流故障報告。

    1.8-V 至 5.25-V 輸入可由直流/直流穩壓電源（例如 3.3 V）或單節鋰離子電池或三節鎳鎘電池、鎳氫電池或堿性電池等電源供電。

    USB 電源開關電流限制可通過外部電阻器從低至 130 mA 到高達 1400 mA（典型值）進行編程。在 1400mA 設置下，單個 TPS2500 或 TPS2501 可以支持兩個標準 USB 端口。

    此外，升壓轉換器輸出可作為輔助 5.1V 輸出為額外負載供電。在 V IN = 3 V時，USB 輸出和輔助設備提供的總電流不能超過 1148 mA 。

    ■特征：
    • ●集成同步升壓轉換器和 USB 限流電源開關
    • ●輕負載、高效 Eco-mode™ 控制方案 (TPS2500)
      或恒定頻率 (TPS2501)
    • ●1.8V 至 5.25V 輸入電壓（2.2V 最小啟動電壓）
    • ●可調 USB 電流限制
      • 130 mA 至 1400 mA（典型值）
    • ●在 1.4A 設置下提供準確的 20% 電流限制
    • ●為兩個標準 USB 端口供電
    • ●輔助 5.1V 輸出
    • ●快速過流響應時間——典型值為 5 µs
    • ●小型 3mm × 3mm × 0.9mm SON-10 封裝
    • 15kV / 8kV 系統級 ESD 能力
  • 特征：

    • ●集成同步升壓轉換器和 USB 限流電源開關 ●輕負載、高效 Eco-mode? 控制方案 (TPS2500) 或恒定頻率 (TPS2501) ●1.8V 至 5.25V 輸入電壓（2.2V 最小啟動電壓） ●可調 USB 電流限制 130 mA 至 1400 mA（典型值） ●在 1.4A 設置下提供準確的 20% 電流限制 ●為兩個標準 USB 端口供電 ●輔助 5.1V 輸出 ●快速過流響應時間——典型值為 5 μs ●小型 3mm × 3mm × 0.9mm SON-10 封裝 15kV / 8kV 系統級 ESD 能力
