MAX660ESA (CMOS單片電壓轉換)
-
CMOS單片電壓轉換
-

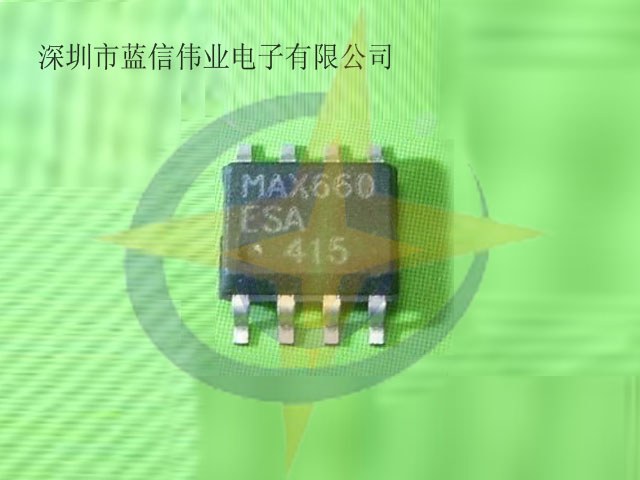

■產品名稱：MAX660ESA
■功能名稱：CMOS單片電壓變換器
■概要:
MAX660 單片電荷泵電壓逆變器將+1.5V 至+5.5V 輸入轉換為相應的-1.5V 至-5.5V 輸出。僅使用兩個低成本電容器，電荷泵的 100mA 輸出取代了開關穩壓器，消除了電感器及其相關成本、尺寸和 EMI。在其大部分負載電流范圍內超過 90% 的效率與僅為 120µA 的典型工作電流相結合，為電池供電和板級電壓轉換應用提供了理想的性能。MAX660還可以將輸入電源或電池的輸出電壓加倍，從+5V輸入提供+9.35V、100mA電流。
頻率控制 (FC) 引腳可選擇 10kHz 典型值或 80kHz 典型值（40kHz 最小值）操作，以優化電容器尺寸和靜態電流。振蕩器頻率也可以通過外部電容器調整或通過外部時鐘驅動。MAX660 是 ICL7660 的引腳兼容、大電流升級。
MAX660 提供商業、擴展和軍用溫度范圍的 8 引腳 DIP 和小外形封裝。
對于 50mA 應用，請考慮 MAX860/MAX861 引腳兼容器件（也提供超小型 µMAX 封裝）。
■特征：
-
●小型電容器
-
●100mA 負載時 0.65V 典型損耗
-
●120µA 低工作電流
-
●6.5Ω 典型輸出阻抗
-
●對于 C1 = C2 = 10µF，保證 R OUT < 15Ω
-
●引腳兼容的大電流 ICL7660 升級
-
●將輸入電源電壓反相或加倍
-
●可選振蕩器頻率：10kHz/80kHz
-
●100mA 時的典型轉換效率為 88%（I L至 GND）
-
●手持式儀表(PDA、掌上電腦)
-
●接口供電
-
●筆記本電腦
-
●醫療儀器
-
●運算放大器電源
-
-
-
