  • 產品名稱：

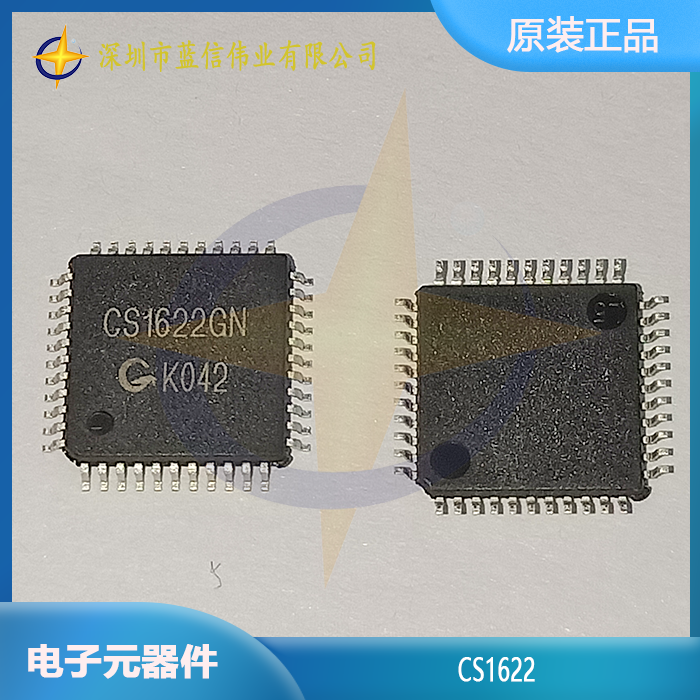

    CS1622 32列8行 LCD驅動電路
  • 功能名稱：
    32列8行 LCD驅
  • 概要：

    ■產品名稱: CS1622

    ■功能名稱：32列8行 LCD驅動電路

    ■概要:

    CS1622是一種專門為MCU設計的用來擴展顯示的外圍器件，該器件最大為256（32×8）點陣顯示，也支持串行接口、蜂鳴器、WDT/時基發生器等功能。CS1622是存儲映射多功能LCD控制電路，軟件可配置使其適合多種LCD應用場合，如LCD模塊和顯示子系統等。串行接口僅需要三根線。



    ■特征：

    • ●工作電壓：2.7～5.2V


      ●片內含RC振蕩器

      ●1/4偏置、1/8占空比、幀頻64Hz

      ●最大32×8模式，8COM，32SEG

      ●內含偏置電阻

      ●串行接口采用3根線

      ●8種WDT時基選擇

      ●時基或WDT溢出輸出

      ●內含LCD顯示RAM　

      ●R/W地址自動增量

      ●兩種可選擇的蜂鳴器頻率

      ●具有關機指令降低了功耗

      ●軟件配置特性

      ●數據/命令模式指令

      ●三種數據訪問模式

      ●VLCD管腳調節LCD工作電壓

      ●可以級聯

      ●芯片尺寸：1816×2048 (um×um)

      ●芯片襯底接VDD

      ●封裝形式：LQFP52/QFP64/LQFP64/LQFP44/DIE

  • 特征：

    • CS1622 32列8行 LCD驅動電路
  • 技術資料下載：
