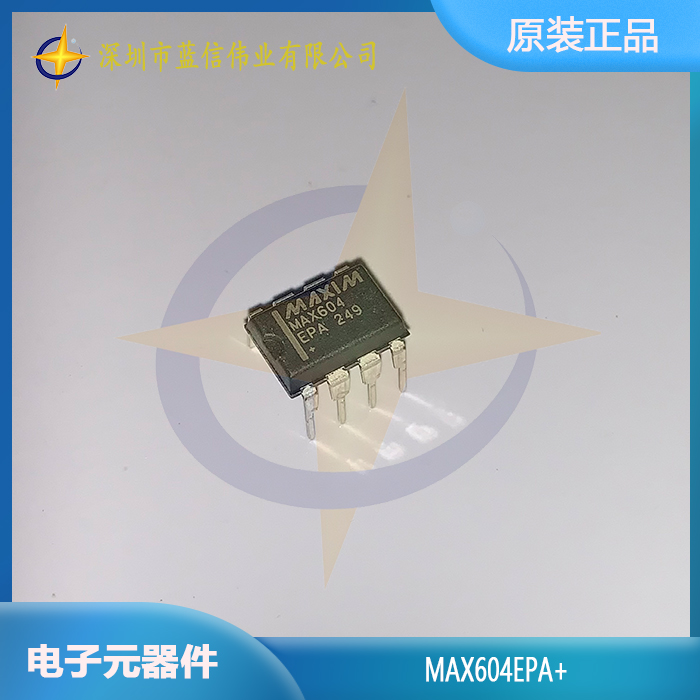

■產品名稱：MAX604EPA+
■功能名稱：低壓差線性穩壓器
■概要:
MAX603/MAX604 低壓差、低靜態電流線性穩壓器可提供 5V、3.3V 或電流高達 500mA 的可調輸出。它們采用 1.8W SO 封裝。5V 和 500mA 時的典型壓降為 320mV，3.3V 和 200mA 時的典型壓降為 240mV。靜態電流典型值為 15μA，最大值為 35μA。關機時可關閉所有電路，并使穩壓器處于 2μA 關斷模式。當輸入電壓低于輸出時，獨特的保護方案可限制反向電流。其他功能包括折返電流限制和熱過載保護。
MAX604 的輸出預設為 3.3V，MAX603 的輸出預設為 5V。此外，這兩款器件均采用 Dual Mode™ 工作模式，允許用戶使用外部電阻器將輸出電壓調整為 1.25V 至 11V。輸入電壓電源范圍為 2.7V 至 11.5V。
MAX603/MAX604 采用 500mA P 溝道 MOSFET 通過晶體管。該晶體管使器件在溫度條件下的電流小于 35μA，與輸出電流無關。由于 P 溝道 MOSFET 通過晶體管不產生基極電流（與傳統雙極線性穩壓器的 PNP 晶體管不同），因此電源電流保持在較低水平。此外，當輸入輸出電壓差變小時，內部 P 溝道 MOSFET 不會受到飽和 PNP 晶體管基極電流損耗過大的影響。
■特征：
●500mA 輸出電流，具有折返電流限制功能
●高功率（1.8W）8 引腳 SO 封裝
●雙模式™ 操作： 1.25V 至 11V 固定或可調輸出
●大輸入范圍（2.7V 至 11.5V）
●內部 500mA P 溝道通過晶體管
●15μA 典型靜態電流
●2μA（最大值） 關機模式
●熱過載保護
●反向電流保護
●應用
-5V 和 3.3V 穩壓器
-1.25V 至 11V 可調穩壓器
-電池供電設備
-尋呼機和手機
-便攜式儀器
-太陽能供電儀器
