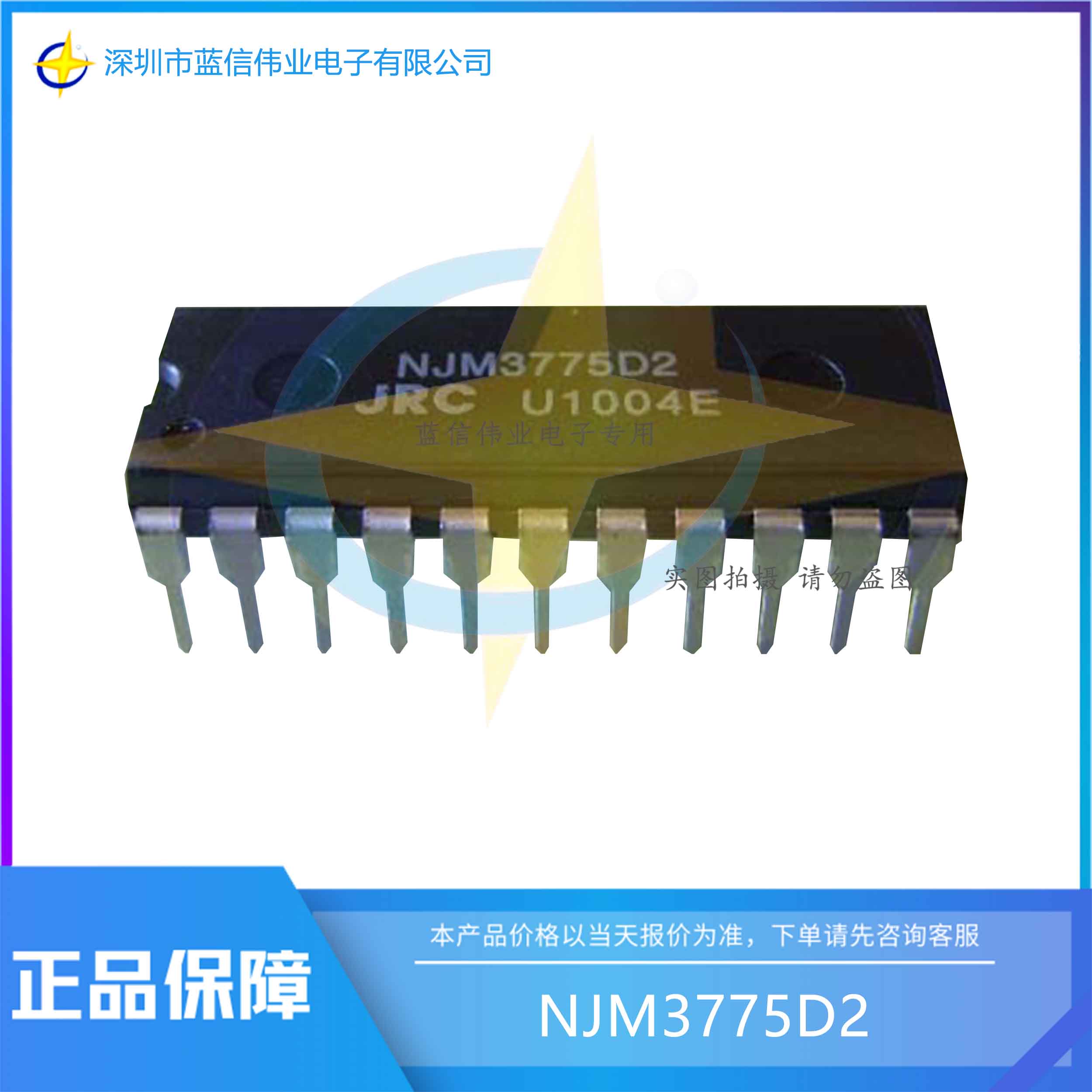

■產品名稱:NJM3775D2
■功能名稱:雙步進電動機驅動器
■概要
NJM3775是開關模式(斬波器),帶兩個通道的恒流驅動器: 每個通道分別用于雙相步進電動機的每個線圈。NJM3775還備有一個“禁用”輸入,用于簡化半步進操作。NJM3775包含時鐘振蕩器(兩個驅動器通道公用)、一組比較器和正反器(實現切換控制)和兩個帶保護二極管的輸出H橋。電壓供應需求是:+5V用于邏輯電路,+10到+45V用于電動機。每通道的最大輸出電流為750mA。
■特征
●雙斬波驅動器
●每通道750mA的持續輸出電流
●芯片集成數字濾波器,可免去外部濾波組件
●封裝 (PLCC28/SOP24 JEDEC 300mil)
