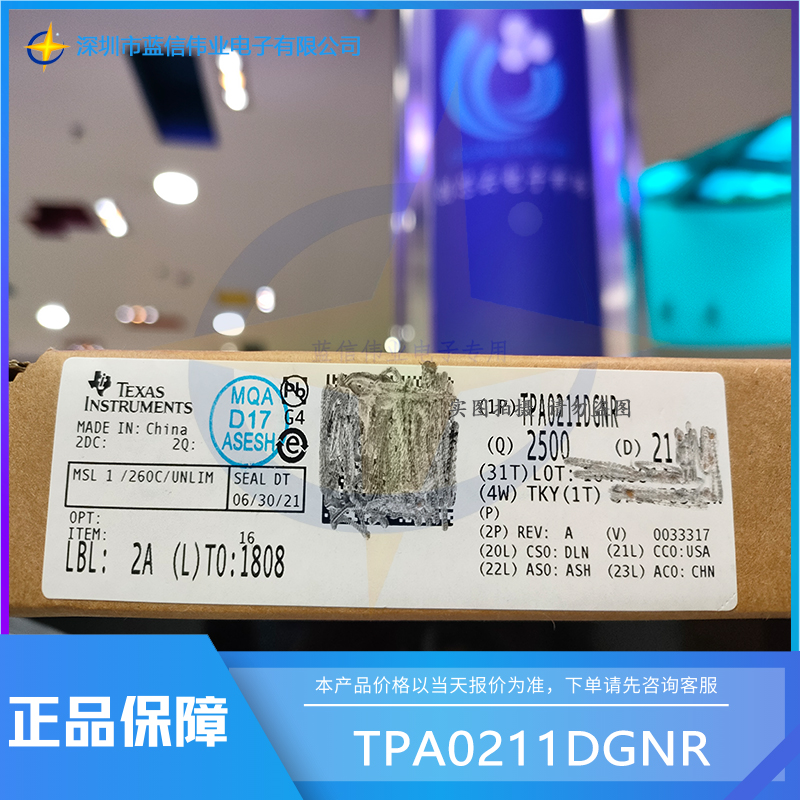

■產品名稱：TPA0211DGNR
■功能名稱：2W 單聲道模擬輸入 AB 類音頻放大器
■概要:
TPA0211是一款2瓦單橋捆綁負載（BTL）放大器，設計用于驅動阻抗低至4Ω的揚聲器。該設備是小型無線通訊器、筆記本電腦、PDA以及任何需要單聲道揚聲器和立體聲耳機的地方的理想選擇。TPA0211可以從5伏電源向4Ω揚聲器提供2瓦的功率。
輸入級的增益由用戶選擇的輸入電阻器和50-kΩ內部反饋電阻器（AV=–RF/RI）設置。功率級在SE模式下內部配置為–1.25 V/V，在BTL模式下為–2.5 V/V。因此，放大器的總增益在SE模式下為–62.5 kΩ/RI，在BTL模式下為–125 kΩ/RI。輸入端子是高阻抗CMOS輸入，可用作求和節點。
TPA0211采用8針熱增強MSOP PowerPAD封裝（DGN），可在–40°C至85°C的環境溫度范圍內工作。
■特征：
●從5-V電源將2 W轉換為4Ω
●從3-V電源將0.6 W轉換為4Ω
●廣泛的電源兼容性：3 V至5 V
●低電源電流：
5 V時典型值為4 mA
3 V時典型4 mA
●停機控制：典型1µA
關機引腳與TTL兼容
●–40°C至85°C工作溫度范圍
節省空間，熱增強MSOP PowerPAD™包裝
