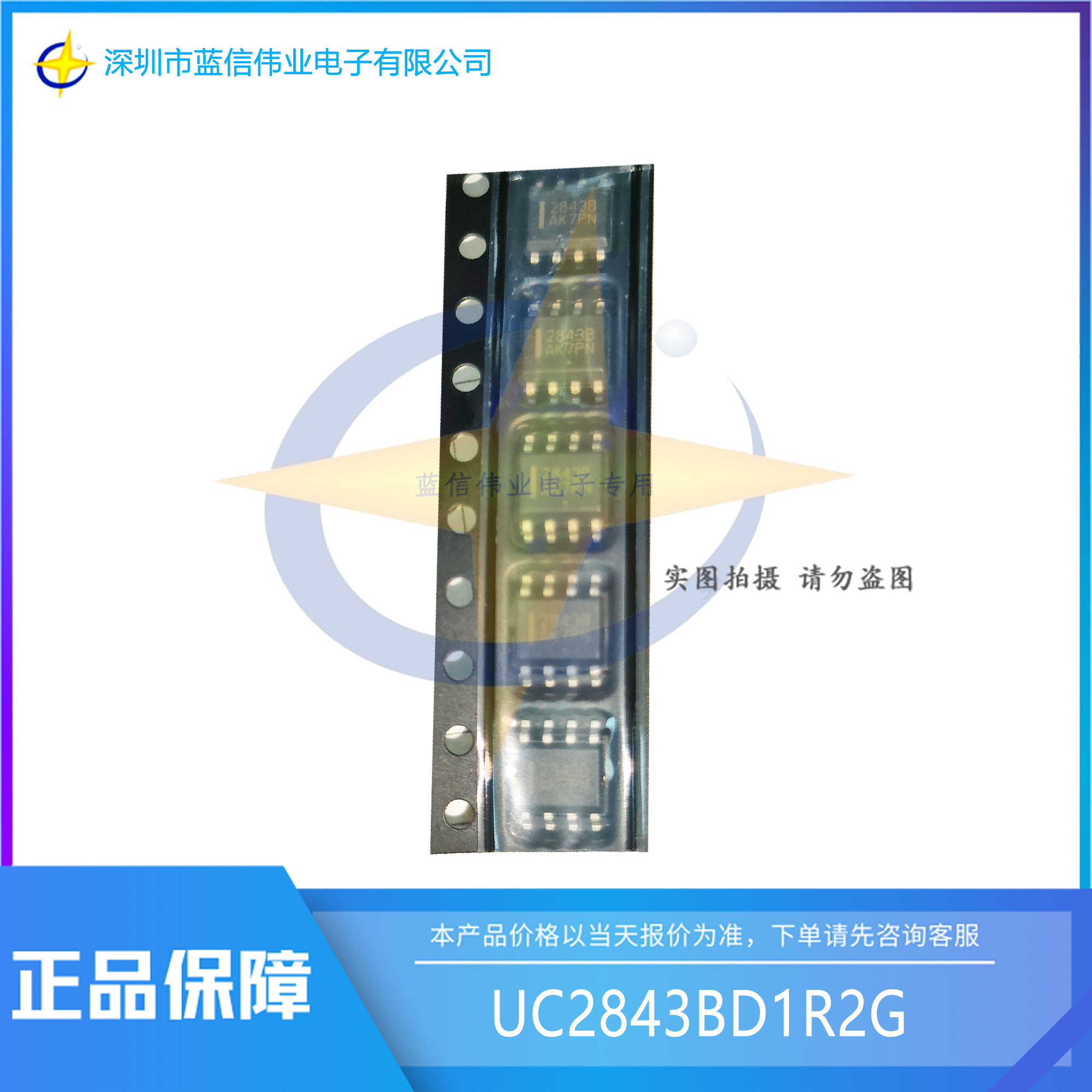

UC2843BD1R2G
-
■產品名稱：UC2843BD1R2G
■功能名稱：高性能電流模式PWM控制器
■概要：
UC3842B、UC3843B系列是高性能固定頻電流模式控制器。它們是專門為離線和直流到直流轉換器的應用程序而設計的，為設計者提供了一個具有最小的外部組件的經濟效益的解決方案。這些集成電路的特點是一個用于精確占空比控制的裁剪振蕩器、溫度補償參考、高增益誤差放大器、電流傳感比較器，以及非常適合驅動功率MOSFET的高電流圖騰極輸出。
還包括保護功能，包括輸入和參考欠電壓鎖定，每個都有遲滯，逐循環限流，可編程輸出截止時間，以及用于單脈沖計量的鎖存器。
這些設備可在一個8針雙線和表面安裝（SO-8）塑料包裝以及14針?biāo)芰媳砻姘惭b（SO-14）。SO-14軟件包在圖騰柱輸出階段有單獨的電源和接地引腳。
UCX842B的UVLO閾值分別為16V（開）和10V（關），非常適用于離線轉換器。UCX843B是為UVLO閾值為8.5V（開）和7.6V（關）的低電壓應用而定制的
■產品特性：
●精密頻率控制的微調振蕩器
●振蕩器頻率保證在250 kHz
●當前模式運行至500 kHz
●自動前饋補償
●鎖定PWM的逐循環電流限制
●帶有欠壓鎖定的內部修剪參考
●大電流圖騰柱輸出
●低電壓鎖定
●低啟動和運行電流
●無鉛套餐可供選擇
-
-
