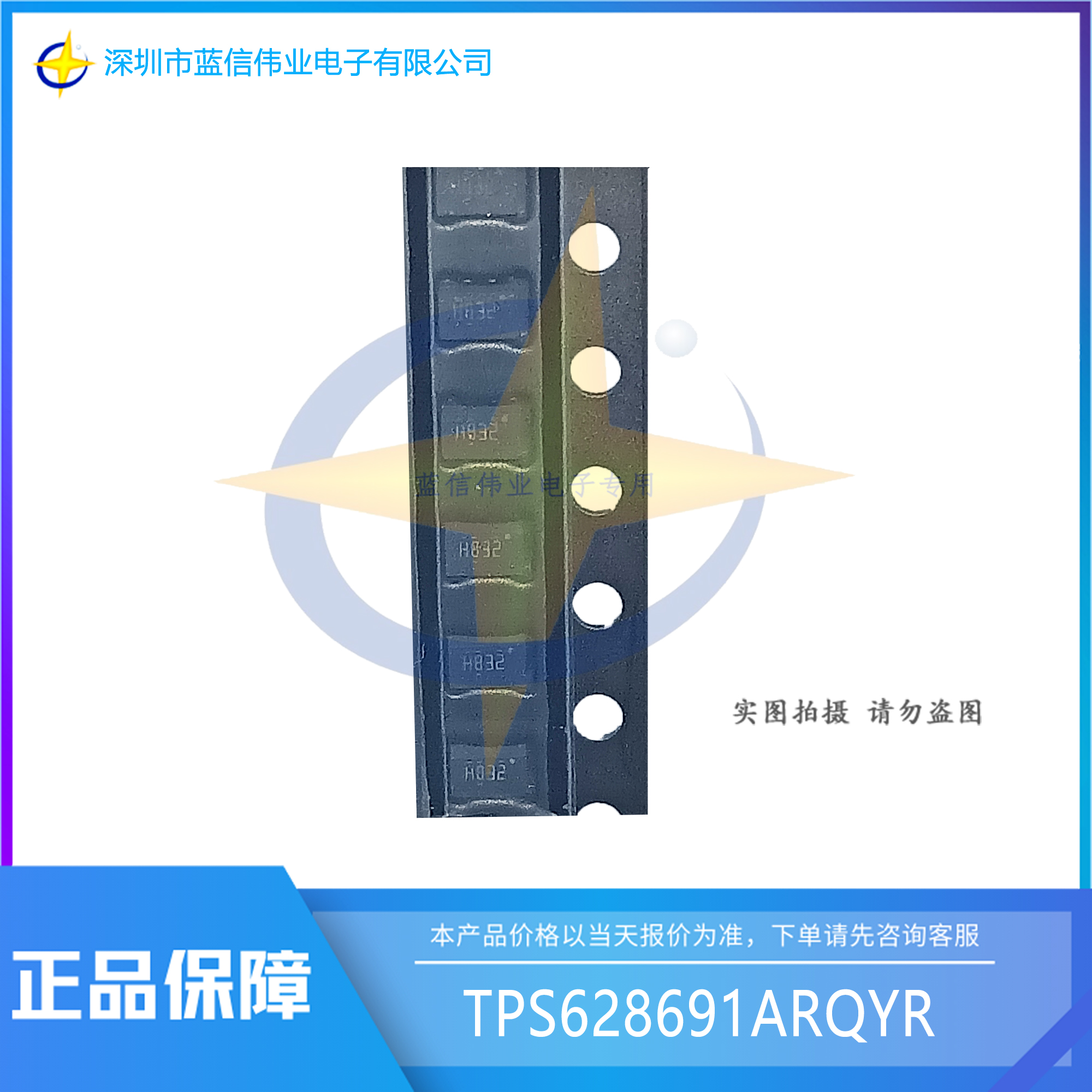

TPS628691ARQYR
-
■產品名稱：TPS628691ARQYR
■功能名稱：采用 1.5mm x 2.5mm QFN 封裝且具有 I2C 接口的 5.5V、6A 同步降壓轉換器
■產品說明：
TPS62868 和 TPS62869 器件是采用 I2C 接口的高頻同步降壓轉換器，可提供高效、自適應和高功率密度解決方案。該轉換器在中高負載條件下以 PWM 模式運行，并在輕負載時自動進入省電模式運行，從而在整個負載電流范圍內保持高效率。該器件還可強制進入 PWM 模式運行，以實現最小的輸出電壓紋波。憑借其 DCS-Control 架構，這些器件可實現出色的負載瞬態性能并符合嚴格的輸出電壓精度要求。通過 I2C 接口和專用 VID 引腳，可快速調整輸出電壓，使負載的功耗適應相關應用不斷變化的性能需求。
■產品特性：
●11mΩ 和 10.5mΩ 內部功率 MOSFET
> 90% 效率（0.9V 輸出）
●可實現快速瞬態響應的 DCS-Control 拓撲
●可通過 I2C 提供用于動態電壓調節 (DVS) 的輸出電壓范圍
輸出電壓范圍為 0.2V 至 0.8375V，步長為 2.5mV
輸出電壓范圍為 0.4V 至 1.675V，步長為 5mV
輸出電壓范圍為 0.8V 至 3.35V，步長為 10mV
1% 的輸出電壓精度
2.4MHz 開關頻率
●通過外部電阻器進行選擇
啟動輸出電壓
I2C 目標地址
I2C 接口選擇
●節電模式或強制 PWM 模式
●輸出放電
斷續或鎖存短路保護
輸出電壓斜坡速度
熱預警和熱關斷
●具有窗口比較器的電源正常指示器引腳選項
●兼容 I2C 的接口速率高達 3.4Mbps
●采用 1.5mm x 2.5mm x 1.0mm 9 引腳 QFN 封裝，間距為 0.5mm
●也可采用 WCSP 封裝：TPS62866，采用 1.05mm x 1.78mm WCSP 封裝且具有 I2C 接口的 6A 同步降壓轉換器
-
