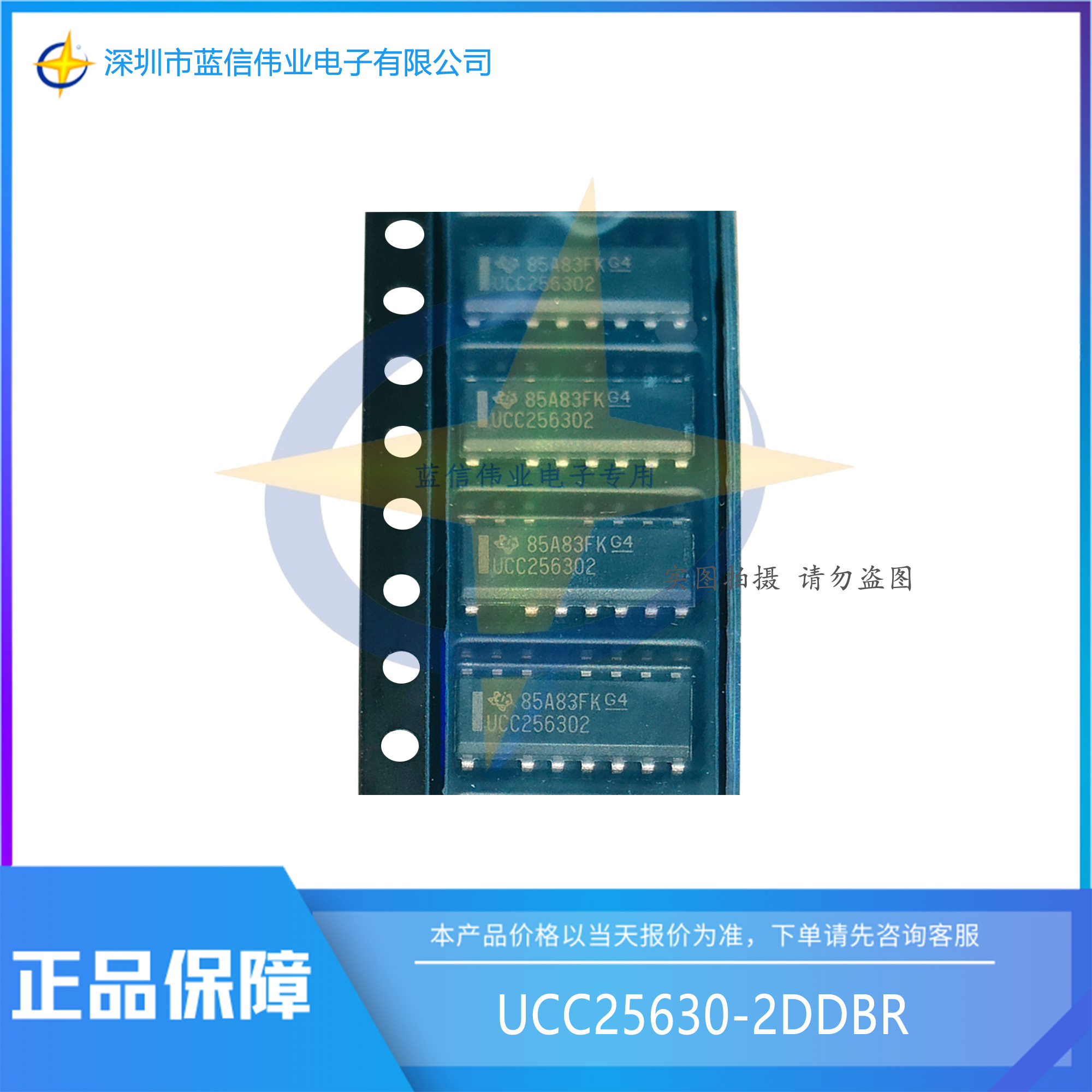

UCC25630-2DDBR
-
■產品名稱：UCC25630-2DDBR
■功能名稱：支持低待機功耗且具有高壓?jiǎn)?dòng)功能的 LLC 諧振控制器
■產品說明：
UCC256302是一個功能齊全的LLC控制器，并集成了高壓門驅動器。它已被設計用于離線的AC-DC或隔離的DC-DC，以提供一個完整的電力系統，使用最少的外部組件。由此產生的電力系統被設計為滿足最嚴格的備用電源的要求，而不需要一個單獨的備用電源轉換器。
UCC256302包括一個集成的，高壓?jiǎn)?dòng)功能，消除了外部偏置電源的需要，減少BOM計數和最小化解決方案大小。UCC256302采用混合滯后控制來提供最好的類線和負載瞬態響應。該控制使開環傳遞函數成為一個一階系統，因此非常容易進行補償。
UCC256302提供了一個高效的突發模式，與突發功率水平一致的每個突發周期。突發功率水平是可編程的，并隨輸入電壓自適應地變化，使效率的優化非常容易。
■產品特性：
●綜合高壓?jiǎn)?dòng)
●消除對外部的需求
●偏置供應
一流的瞬態響應
混合滯后控制（HHC）
一流的瞬態響應
●簡單的補償設計
優化的低功耗功能使75 mW啟用
備用電源設計與PFC上
高級突發模式
光電耦合器低功耗運行
幫助實現符合CoC二級標準
快速退出爆發模式
改進的電容區域避免方案
自適應死亡時間
內部高側閘門驅動器
(0.6-A和1.2-A能力）
●強大的軟啟動，沒有硬切換
●溫度過高，輸出過電壓，輸入
●過電壓和過電壓保護與
●三級的過電流保護
●寬工作頻率范圍
（35 kHz至1 MHz）
根據UCC25630x選擇指南UCC25630x選擇指南選擇合適的LLC30x諧振控制器
使用UCC256302和®®電源設計器創建一個自定義設計
-
