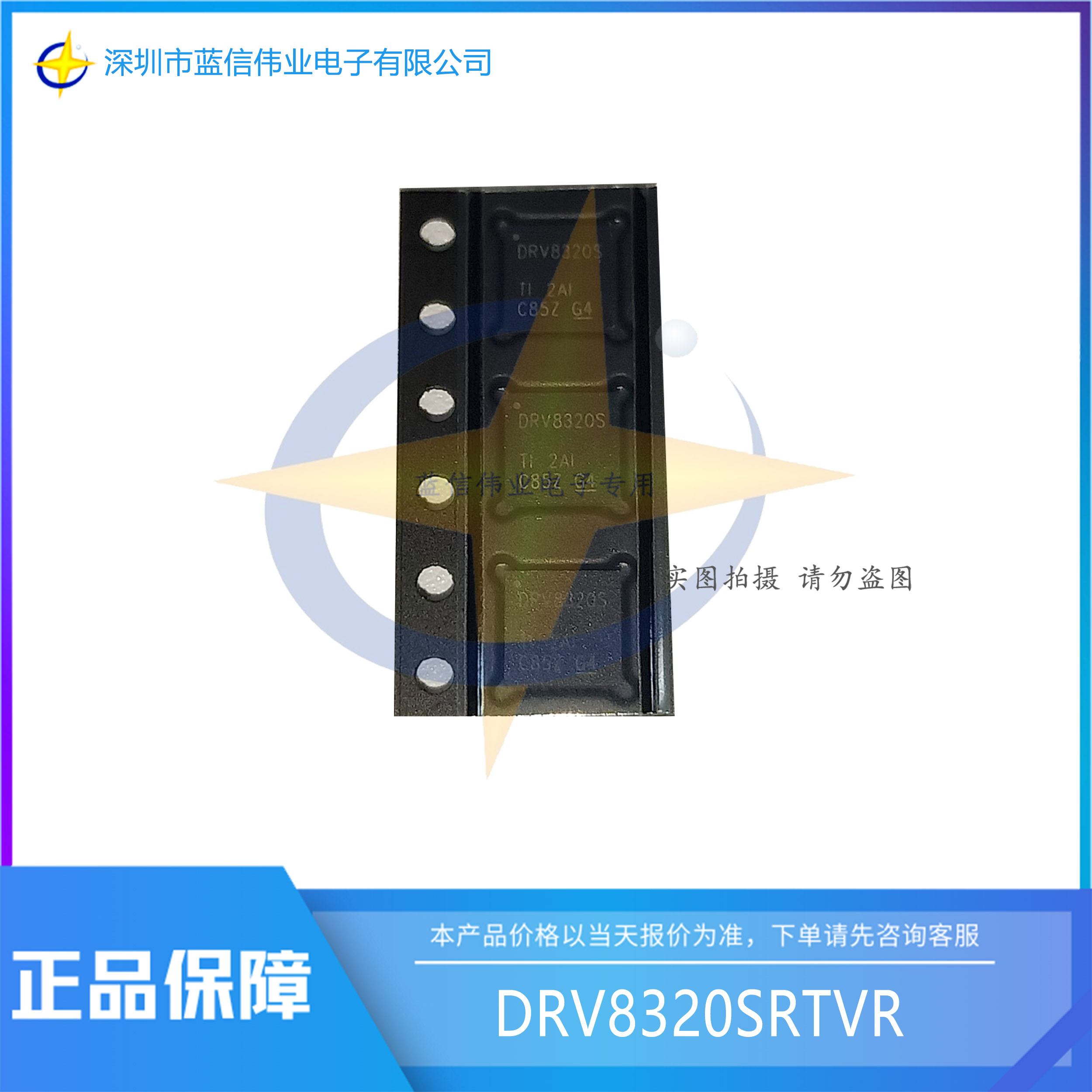

DRV8320SRTVR
-
■產品名稱:DRV8320SRTVR
■功能名稱：最大 65V 三相智能柵極驅動器
■產品說明：
DRV832x 系列器件是適用于三相 應用的集成式柵極驅動器。這些器件具有三個半橋柵極驅動器，每個驅動器都能夠驅動高側和低側 N 溝道功率 MOSFET。DRV832x 使用集成電荷泵為高側 MOSFET 生成合適的柵極驅動電壓，并使用線性穩壓器為低側 MOSFET 生成合適的柵極驅動電壓。此智能柵極驅動架構支持高達 1A 的峰值柵極驅動拉電流和 2A 的峰值柵極驅動灌電流。DRV832x 可由單個電源供電，并支持適用于柵極驅動器的 6V 至 60V，以及適用于可選降壓穩壓器的 4V 至 60V 寬輸入電源范圍。
6x、3x、1x 和獨立輸入 PWM 模式可簡化與控制器電路的連接。柵極驅動器和器件的配置設置具有高度可配置性，可通過 SPI 或硬件 (H/W) 接口實現。DRV8323 和 DRV8323R 器件集成了三個低側電流檢測放大器，可在驅動級的全部三個相位上進行雙向電流檢測。DRV8320R 和 DRV8323R 器件集成了一個 600mA 降壓穩壓器。
提供了低功耗睡眠模式，以通過關斷大部分的內部電路實現較低的靜態電流消耗。針對欠壓鎖定、電荷泵故障、MOSFET 過流、MOSFET 短路、柵極驅動器故障和過熱等情況，提供內部保護功能。故障狀況及故障詳情可通過 SPI 器件型號的器件寄存器顯示在 nFAULT 引腳上。
■產品特性：
●三個半橋柵極驅動器
●可驅動 3 個高側和 3 個低側 N 溝道 MOSFET (NMOS)
●智能柵極驅動架構
●可調轉換率控制
10mA 至 1A 峰值拉電流
20mA 至 2A 峰值灌電流
●集成柵極驅動器電源
●支持 100% PWM 占空比
●高側電荷泵
●低側線性穩壓器
6V 至 60V 工作電壓范圍
●可選集成式降壓穩壓器
LMR16006X SIMPLE SWITCHER®
4V 至 60V 工作電壓范圍
0.8V 至 60V、600mA 輸出能力
●三個可選集成式電流檢測放大器 (CSA)
●可調增益（5、10、20、40 V/V）
●雙向或單向支持
●提供有 SPI 和硬件接口
●6x、3x、1x 和獨立的 PWM 模式
●支持 1.8V、3.3V 和 5V 邏輯輸入
●低功耗睡眠模式 (12µA)
3.3V、30mA 線性穩壓器
●緊湊型 QFN 封裝和尺寸
●采用電源塊的高效系統設計
●集成式保護 特性
●VM 欠壓閉鎖 (UVLO)
●電荷泵欠壓 (CPUV)
●MOSFET 過流保護 (OCP)
●柵極驅動器故障 (GDF)
●熱警告和熱關斷 (OTW/OTSD)
●故障狀態指示器 (nFAULT)
-
