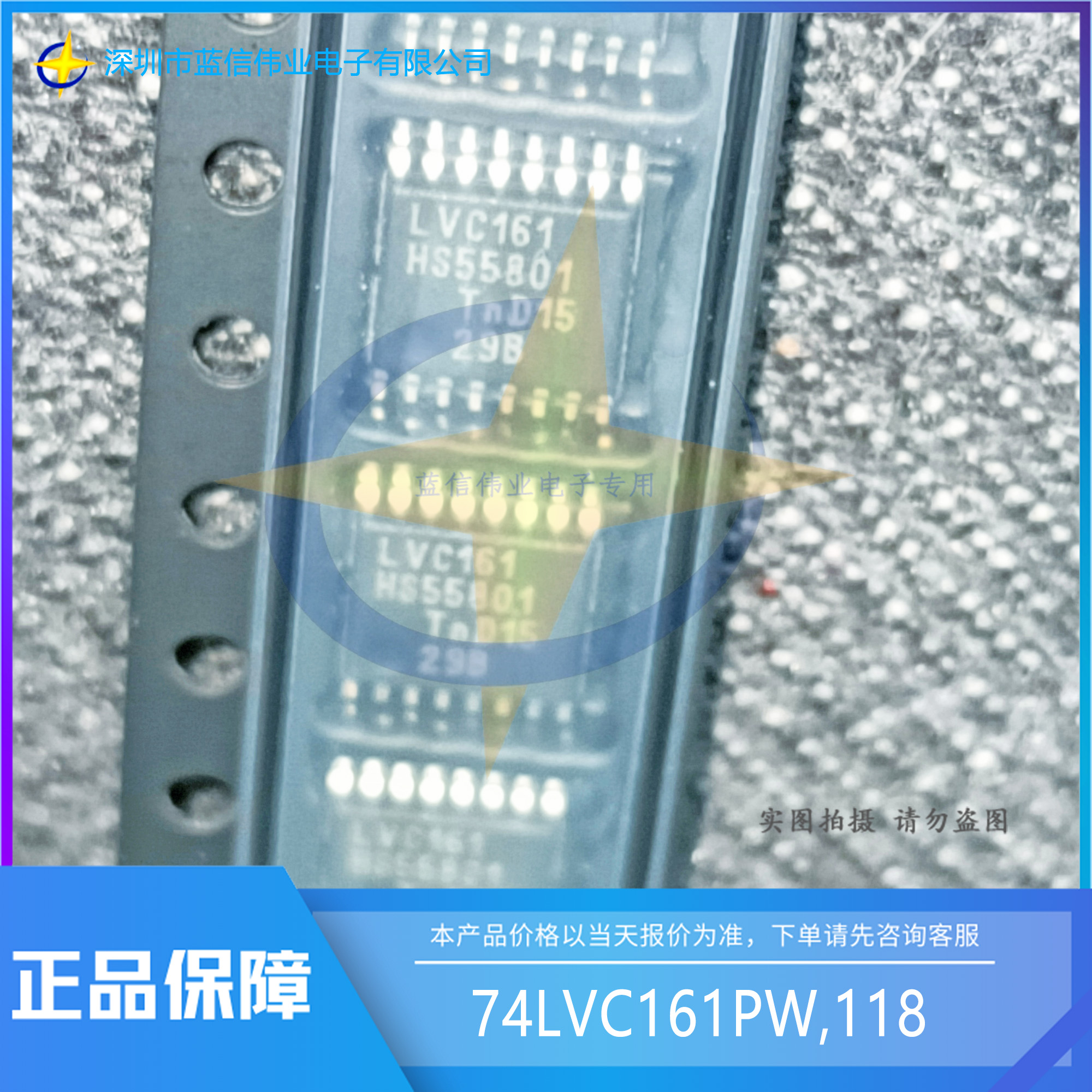

■產品名稱：74LVC161PW,118
■功能名稱：預設同步4位二進制計數器;異步復位
■概要:
74LVC161是一款同步預設二進制計數器，帶有內部探頭攜帶功能。同步操作是通過將所有觸發器同時時鐘在時鐘的正向沿 （CP） 上提供時鐘來實現的。計數器的輸出（Q0 至 Q3）可以預設為 HIGH 或 LOW。并行使能輸入（PE）處的低電平禁用計數動作，并導致數據輸入端（D0至D3）的數據被加載到時鐘正向沿的計數器中。無論計數使能輸入（CEP 和 CET）的電平如何，都會進行預設。主復位輸入（MR）處的低電平將Q0設置為Q3低電平，而不管輸入引腳CP、PE、CET和CEP的電平如何（從而提供異步清除功能）。前瞻進位簡化了計數器的串行級聯。CEP 和 CET 都必須為高值才能計數。CET 輸入被轉發以啟用終端計數輸出 （TC）。這樣啟用的TC輸出將產生一個高電平輸出脈沖，其持續時間大約等于Q0的高電平輸出。該脈沖可用于啟用下一個級聯級。
輸入可由3.3 V或5 V器件驅動。此功能允許在3.3 V和5 V混合環境中將這些器件用作轉換器。
所有輸入端的施密特觸發動作使電路能夠承受較慢的輸入上升和下降時間。
■特征：
●過壓容限輸入達 5.5 V
●寬電源電壓范圍：1.2 V 至 3.6 V
●CMOS低功耗
●與TTL電平直接接口
●異步復位
●同步計數和加載
●兩個計數使能輸入，用于 n 位級聯
●邊沿觸發正時鐘
●符合JEDEC標準：
●JESD8-7A（1.65 V 至 1.95 V）
●JESD8-5A（2.3 V 至 2.7 V）
●JESD8-C/JESD36（2.7 V 至 3.6 V）
●ESD保護：
●HBM：ANSI/ESDA/JEDEC JS-001 2 類超過 2000 V
●CDM：ANSI/ESDA/JEDEC JS-002 C3 類超過 1000 V
●額定溫度范圍為 -40 °C 至 +85 °C 和 -40 °C 至 +125 °C
