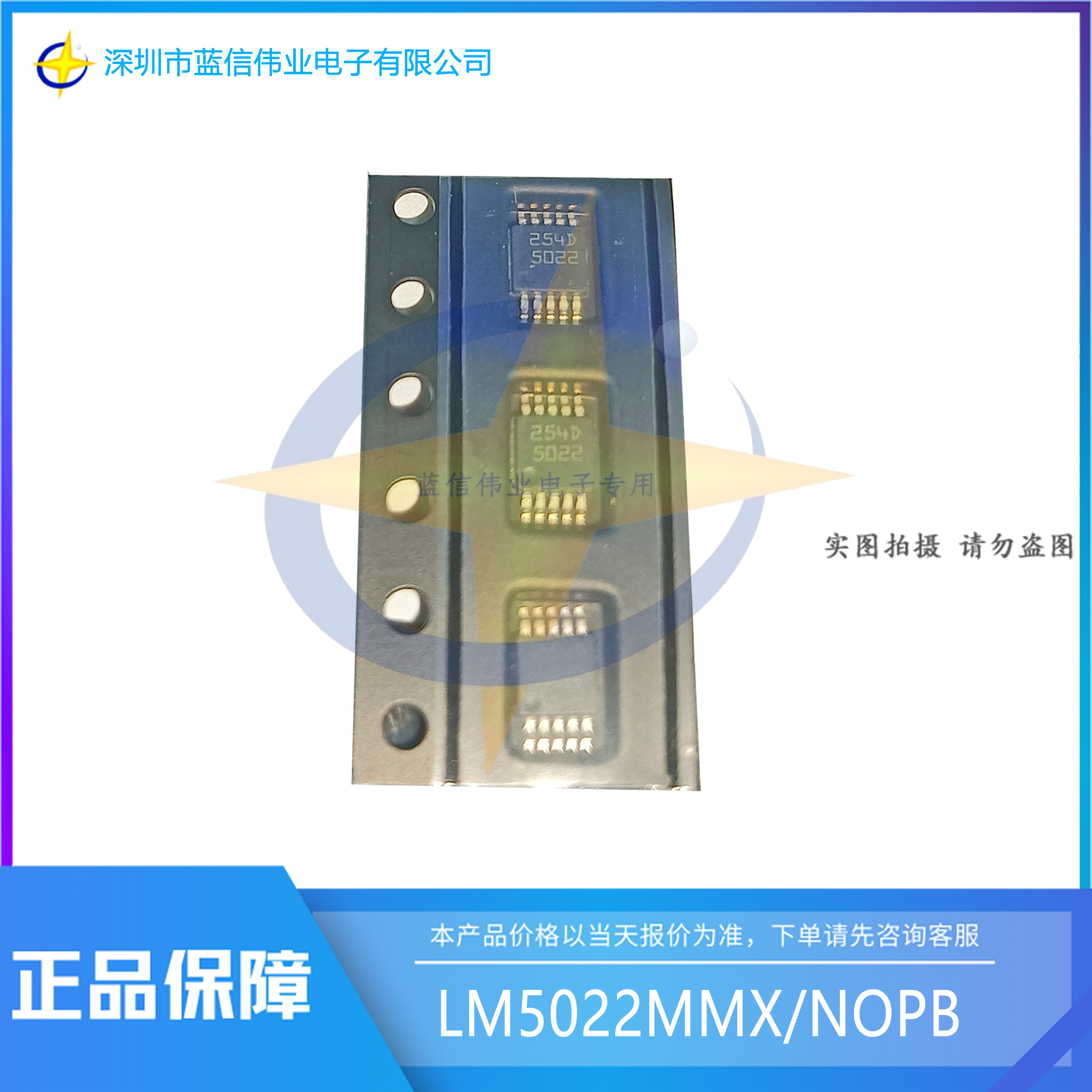

■產品名稱：LM5022MMX/NOPB
■功能名稱：6V 至 60V 寬輸入電壓、電流模式升壓、SEPIC 和反激式控制器
■產品說明：
LM5022 器件是一款適用于升壓和 SEPIC 穩壓器的高壓、低側、N 溝道 MOSFET 控制器。該器件包含 實施 單端主要拓?fù)渌璧娜刻匦?。輸出電壓調節基于電流模式控制，這不僅簡化了環路補償?shù)脑O(shè)計，同時還能夠提供固有輸入電壓前饋。LM5022 包含一個啟動穩壓器，該穩壓器能夠在 6V 至 60V 的寬輸入范圍內工作。PWM 控制器專為高速性能而設計，包含一個振蕩器，振蕩器頻率范圍高達 2.2MHz，總傳播延遲低于 100ns。其他 功能 還包括誤差放大器、精密基準、線路欠壓鎖定、逐周期電流限制、斜率補償、軟啟動、外部同步功能和熱關斷。LM5022 采用 10 引腳 VSSOP 封裝。
■產品特性：
●內部 60V 啟動穩壓器
●峰值電流為 1A 的金屬氧化物半導體場效應晶體管 (MOSFET) 柵極驅動器
●VIN 范圍：6V 至 60V（啟動后，最低可以在 3V 下工作）
●占空比限值 90%
●可編程 UVLO 磁滯
●逐周期電流限制
●外部器件可同步（交流耦合）
●單個電阻振蕩器頻率設置
●斜率補償
●可調節軟啟動
●10 引腳超薄小外形尺寸 (VSSOP) 封裝
