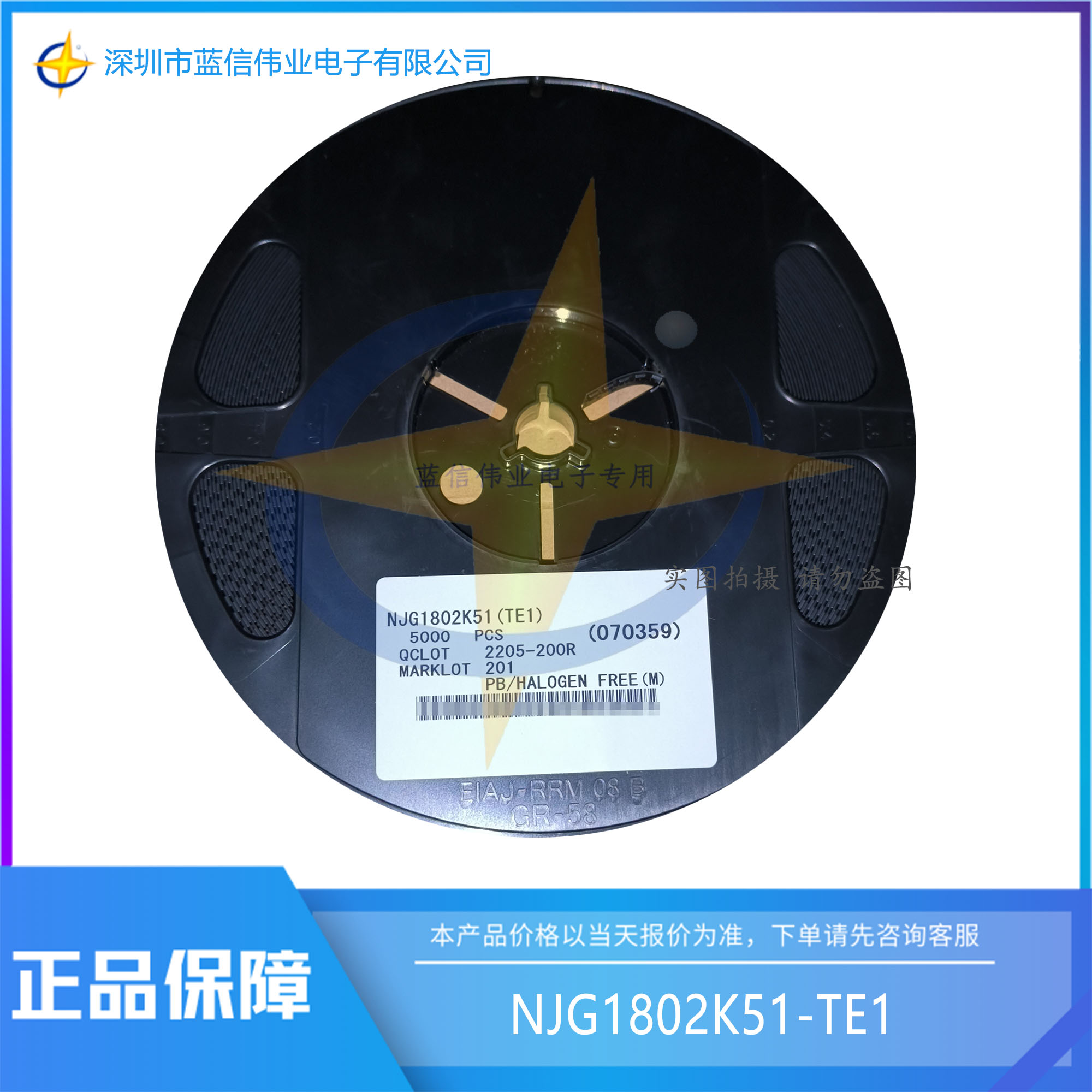

■產品名稱：NJG1802K51-TE1
■功能名稱：GaAs單刀雙擲開關MMIC
■概要:
NJG1802K51 是一款GaAs單刀雙擲開關MMIC，適用于 LTE/UMTS/CDMA/GSM 應用。NJG1802K51 具有極低的插入損耗、高隔離度和出色的線性度性能，在高達 2.7GHz 的高頻率下，控制電壓可低至 1.8V。此外，該開關還能處理高功率信號。
為節省電流消耗，NJG1802K51 具有關斷模式。NJG1802K51 具有 ESD 保護裝置，可實現出色的 ESD 性能。除非從外部進行直流偏置，否則所有射頻端口都無需使用直流阻斷電容器。采用超小、超薄 QFN12-51 封裝。
■特征：
●低電壓邏輯控制
VCTL(H)=1.8V typ.
●低電壓運行
VDD=2.7V typ.
●低失真
IIP3=+73dBm typ. @f=829+849MHz, PIN=24dBm
IIP3=+73dBm typ. @f=1870+1910MHz, PIN=24dBm
二次/三次諧波=-90dBc/ 90dBc typ. 頻率=0.9GHz，PIN=35dBm
●線性度
P-0.1dB=+36dBm min.
●低插入損耗
0.18dB/ 0.20dB/ 0.23dB typ. @f=0.9GHz/ 1.9GHz/ 2.7GHz
●超小超薄封裝
QFN12-51 (封裝尺寸：2.0 x 2.0 x 0.375 毫米）
●符合 RoHS 規范，無鹵素，MSL1
