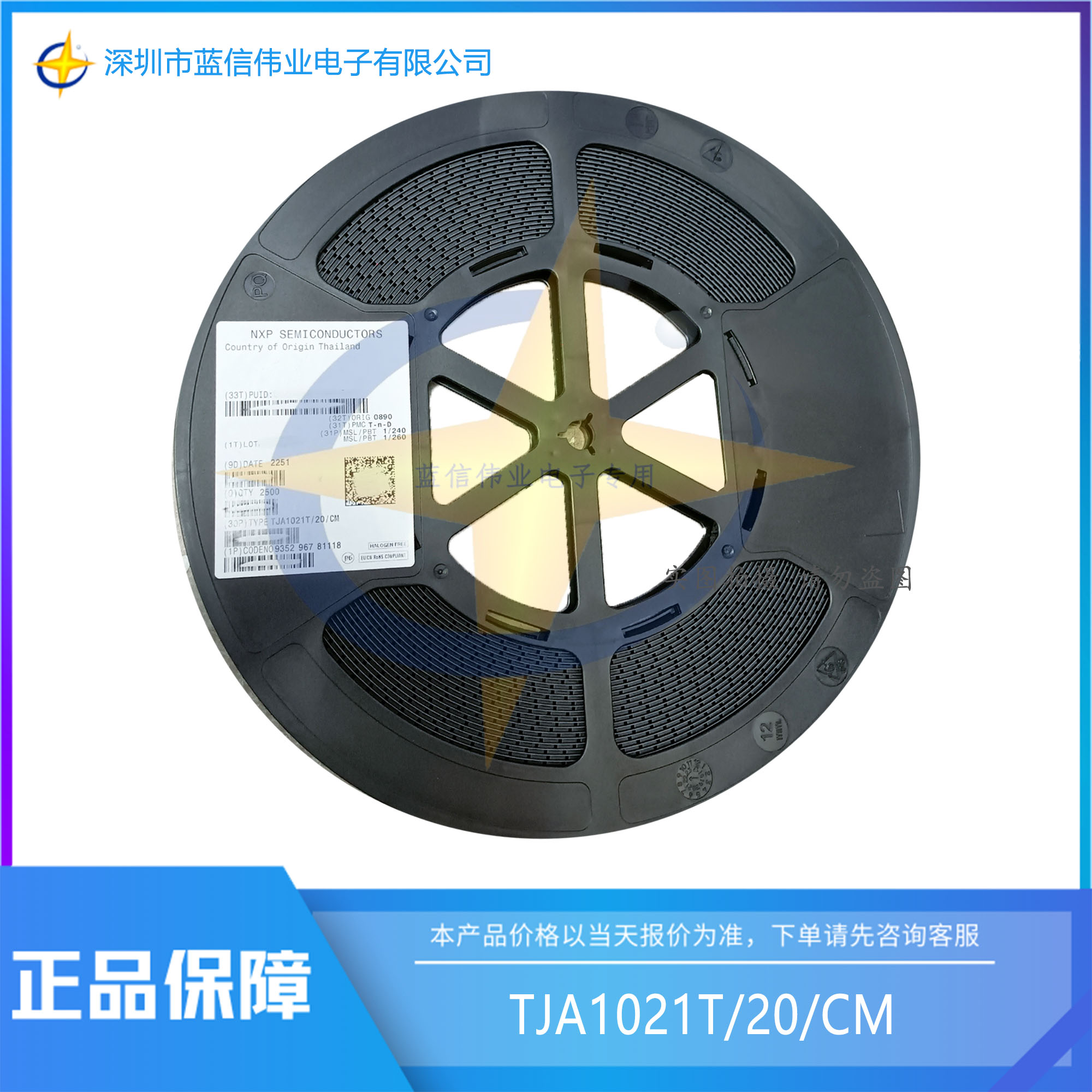

TJA1021T/20/CM
-
■產品名稱：TJA1021T/20/CM
■功能名稱：LIN 2.1/SAE J2602/ISO17987收發器
■概要：
TJA1021是本地互連網絡（LIN）引線/跟隨器協議控制器和LIN中的物理總線之間的接口。它主要用于使用從1 kBd到20 kBd的車載子網絡，符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A、SAE J2602和ISO 17987-4：2016（12 V）。TJA1021與TJA1020和MC33662(B).針兼容
在發送數據輸入（TXD）處的協議控制器的發送數據流被TJA1021轉換為具有優化的旋轉率和波整形的總線信號，以最小化電磁發射（EME）。LIN總線輸出引腳通過一個內部終止電阻被拉高。對于指揮器應用，與二極管串聯的外部電阻應連接在針腳INH或針腳VBAT和針腳LIN之間。接收器在LIN總線輸入引腳上檢測數據流，并通過引腳RXD將其傳輸?shù)轿⒖刂破?。在睡眠模式下，TJA1021的功耗很低。在故障模式下，功耗降低到最小值。
■產品特性：
●符合LIN 2.1/SAE J2602
●波特率高達20 kBd
●極低的電磁發射（EME）
●高電磁抗力（EMI）
●在無電源狀態下的被動行為
●輸入電平與3.3 V和5V設備兼容
●用于LIN跟隨器應用的集成終端電阻器
●喚醒源識別（本地或遠程）
●k線兼容
●針腳兼容TJA1020
●可在SO8和HVSON8軟件包中獲得
●無導線HVSON8封裝（3.0 mm×3.0 mm），具有改進的自動光學檢查（AOI）能力
-
