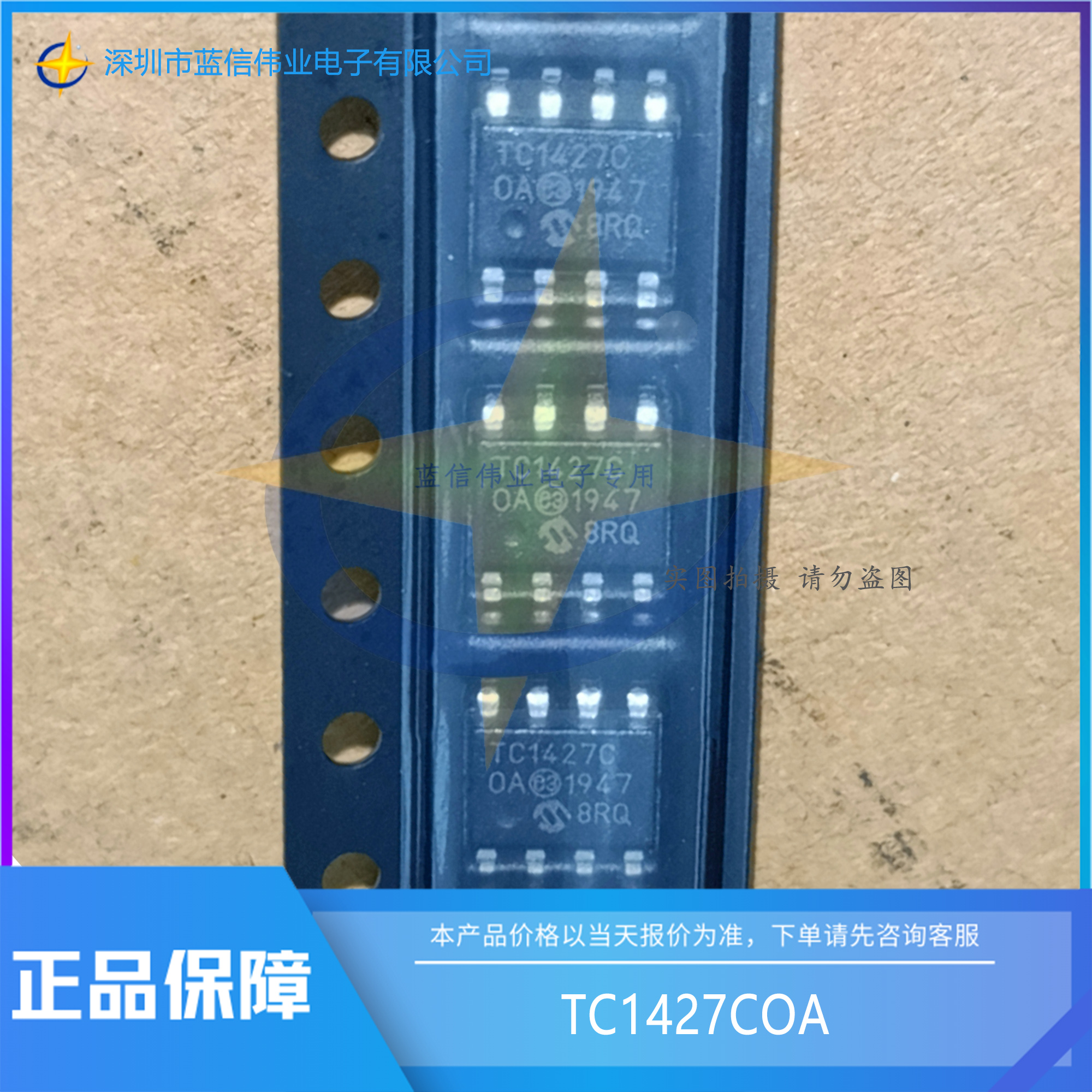

■產品名稱：TC1427COA
■功能名稱：雙通道 1.2 A MOSFET 柵極驅動器
■概要:
TC1426/27/28 是 1.2 A 雙高速柵極驅動器系列。CMOS制造用于低功耗和高效率。這些器件采用外延層制造，可有效短路負責CMOS閂鎖的本征寄生晶體管。它們結合了許多其他設計和工藝改進，以提高其長期可靠性。TC1426 與雙極性 DS0026 兼容，但僅消耗 1/5 的靜態電流。TC1426/27/28 也與 TC426/27/28 兼容，但峰值輸出電流為 1.2 A，而不是 TC1/5/426 器件的 27.28 A。其他兼容的驅動程序是 TC4426/27/28 和 TC4426A/27A/28A。TC4426/27/28 具有附加功能，即輸入可承受高達 5V 的負電壓，并帶有二極管保護電路。TC4426A/27A/28A 具有匹配的輸入到輸出前沿和下降沿延遲 tD1 和 tD2，用于處理 25 ns 范圍內的短時脈沖。上述所有驅動器均引腳兼容。高輸入阻抗 TC1426/27/28 驅動器與 CMOS/TTL 輸入兼容，不需要雙極器件所需的加速，并且可由大多數 PWM IC 直接驅動。該系列器件提供反相和同相版本。規格已經過優化，以實現低成本和高性能的設備，非常適合大批量制造商。
■特征：
● 閂鎖保護：可承受
● 500 mA 反向輸出電流
● ESD 保護：±2 kV
● 高容性負載驅動能力：1,000 pF，38 ns
● 寬工作電壓范圍：4.5V 至 16V
● 低延遲時間：75ns（最大值）
● 邏輯輸入門限與電源電壓無關
● 輸出電壓擺幅在地電位或 VDD 的 25mV 以內
● 低輸出阻抗 ： 8 Ω
