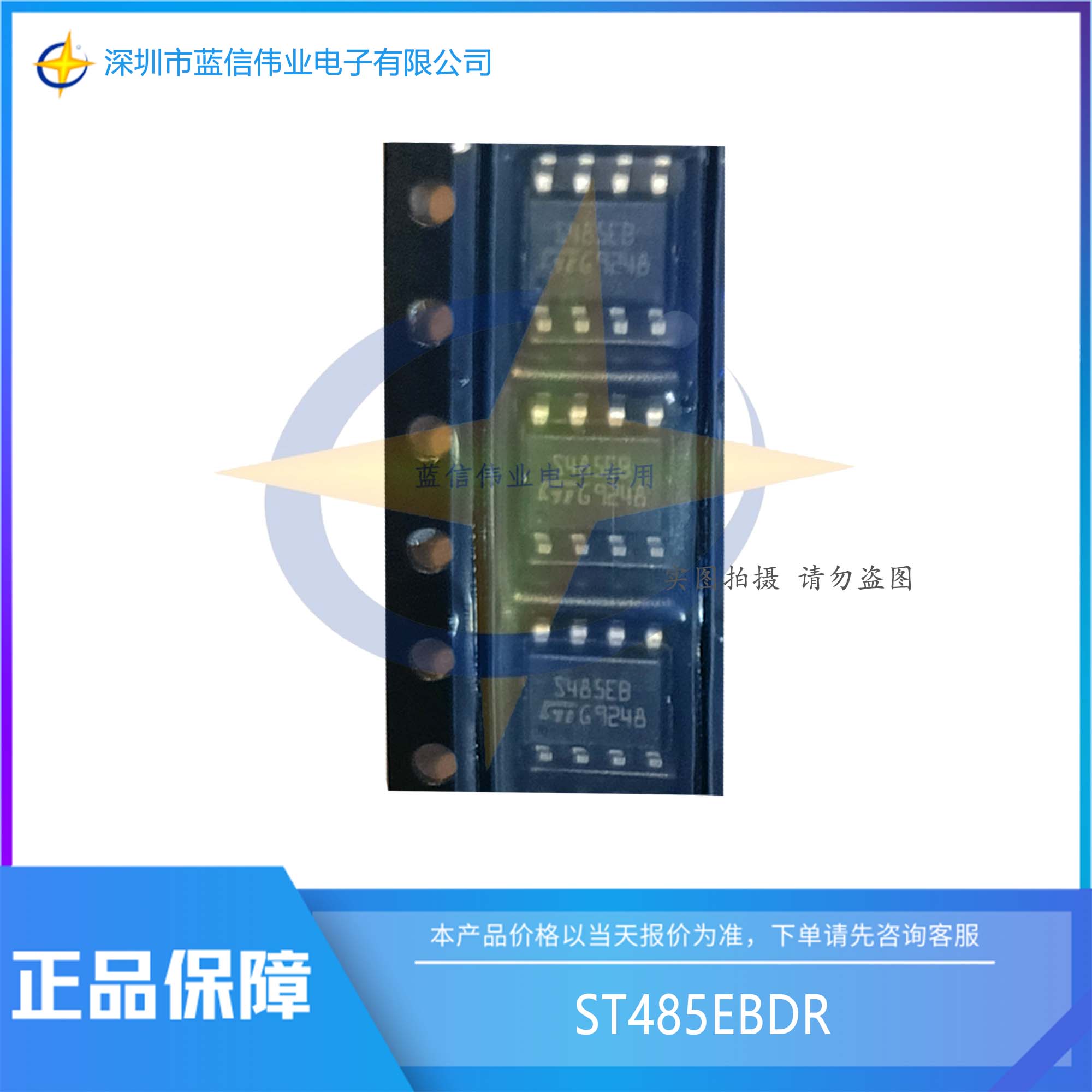

■產品名稱：ST485EBDR
■功能名稱：用于 RS485 和 RS-422 通信的低功耗收發器
■概要:
ST485E 是一款用于 RS485 和 RS-422 通信的低功耗收發器。每個驅動器輸出和接收器輸入都受到 ± 15 kV 靜電放電 (HBM) (ESD) 沖擊的保護，不會出現閂鎖（latch-up）現象。這些部件包含一個驅動器和一個接收器，采用半雙工配置。
該收發器在空載或滿載禁用驅動器時的電源電流為 300 µA（典型值）。
它采用 5 V 單電源供電。
驅動器受短路電流限制，并通過熱關斷電路防止功率耗散過大，該電路將驅動器輸出置于高阻抗狀態。
ST485E 設計用于多點總線傳輸線上的雙向數據通信（半雙工應用）。
■特征：
●低靜態電流：300 µA
●專為 RS-485 接口應用而設計
●7 V 至 12 V 的共模輸入電壓范圍
●驅動器在三態或斷電狀態下保持高阻抗
●70 mV 典型輸入滯后
●30 ns 傳播延遲，5 ns 偏移
●采用 5 V 單電源供電
●電流限制和熱關斷功能可提供驅動器過載保護
●ESD 保護：
± 15 kV（HBM）
± 8 kV（IEC-1000-4-2 接觸放電）
●總線上最多可連接 256 個收發器
