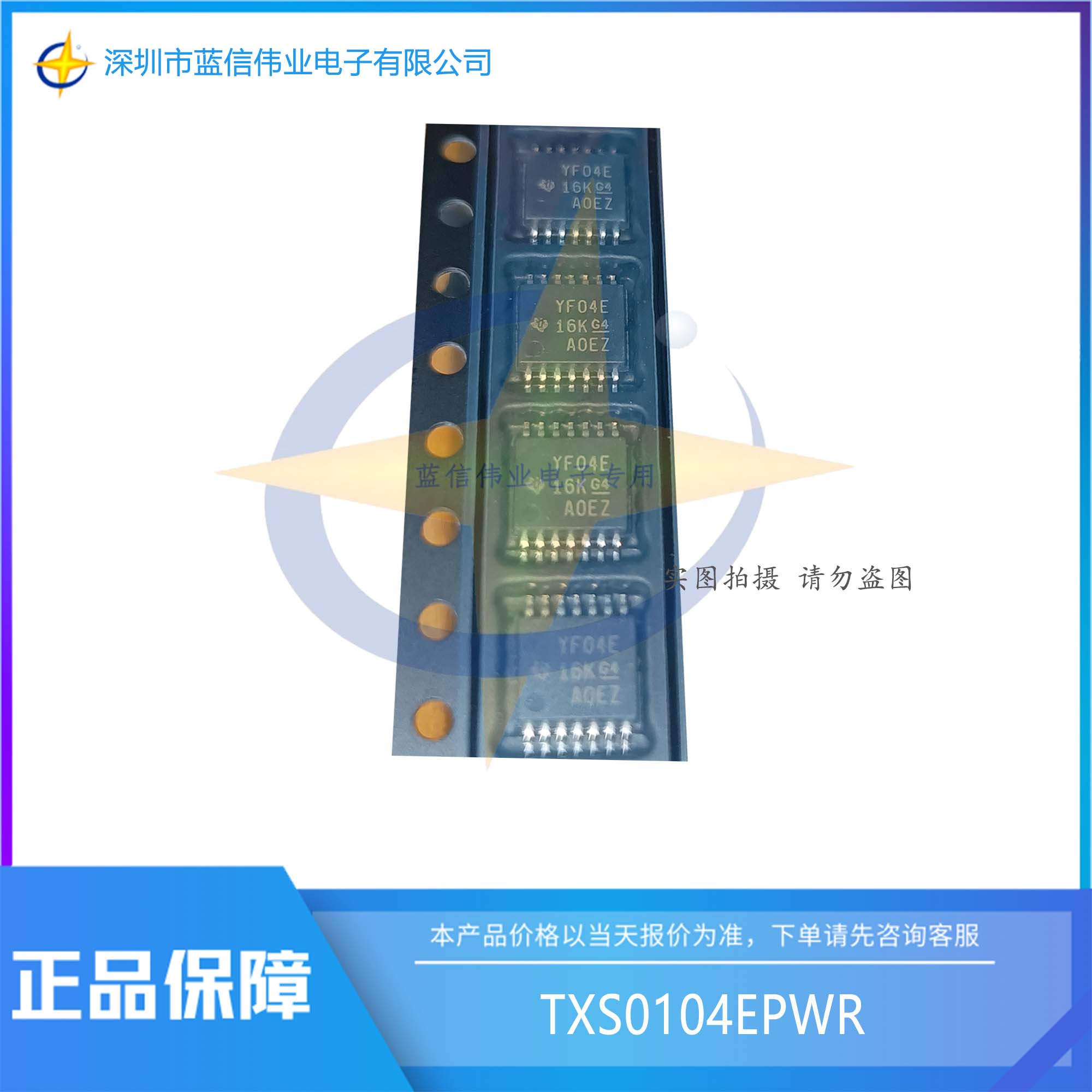

■產品名稱：TXS0104EPWR
■功能名稱：四位雙向電壓電平轉換器
■概要:
這個 4 位同相轉換器使用兩個獨立的可配置電源軌。A 端口設計用于跟蹤 V CCA。V CCA 支持從 1.65V 到 3.6V 范圍內的任意電源電壓。V CCA 必須低于或等于 V CCB。B 端口旨在用于跟蹤 V CCB。V CCB 支持從 2.3V 到 5.5V 范圍內的任意電源電壓。這使得該器件可在 1.8V、2.5V、3.3V 和 5V 電壓節點之間任意進行低壓雙向轉換。
當輸出使能端 (OE) 輸入為低電平時，所有輸出都被置于高阻抗?fàn)顟B(tài)。
TXS0104E 旨在通過 V CCA 為 OE 輸入電路供電。
要在上電或斷電期間處于高阻態，請將 OE 通過下拉電阻連接至 GND；該電阻的最小值取決于驅動器的拉電流能力。
■特征：
●無需方向控制信號
●最大數據速率：
24Mbps（推挽）
2Mbps（開漏）
●采用德州儀器 (TI) NanoFree™ 封裝
●A 端口支持 1.65V 至 3.6V 的電壓，B 端口支持 2.3V 至 5.5V 的電壓 (V CCA ≤ V CCB)
●無需電源時序控制 – V CCA 或 V CCB 均可優先斜升
●閂鎖性能超過 100mA，符合 JESD 78 II 類規范的要求
●靜電放電 (ESD) 保護性能超過 JESD 22 規范要求：
- A 端口：
2000V 人體放電模型 (A114-B)
200V 機器放電模型 (A115-A)
1000V 充電器件模型 (C101)
- B 端口：
15kV 人體放電模型 (A114-B)
200V 機器放電模型 (A115-A)
1000V 充電器件模型 (C101)
●IEC 61000-4-2 ESD（B 端口）：
±8kV 接觸放電
±10kV 氣隙放電
