PGA970QPHPR 傳感器信號調理器
-
傳感器信號調理器
-

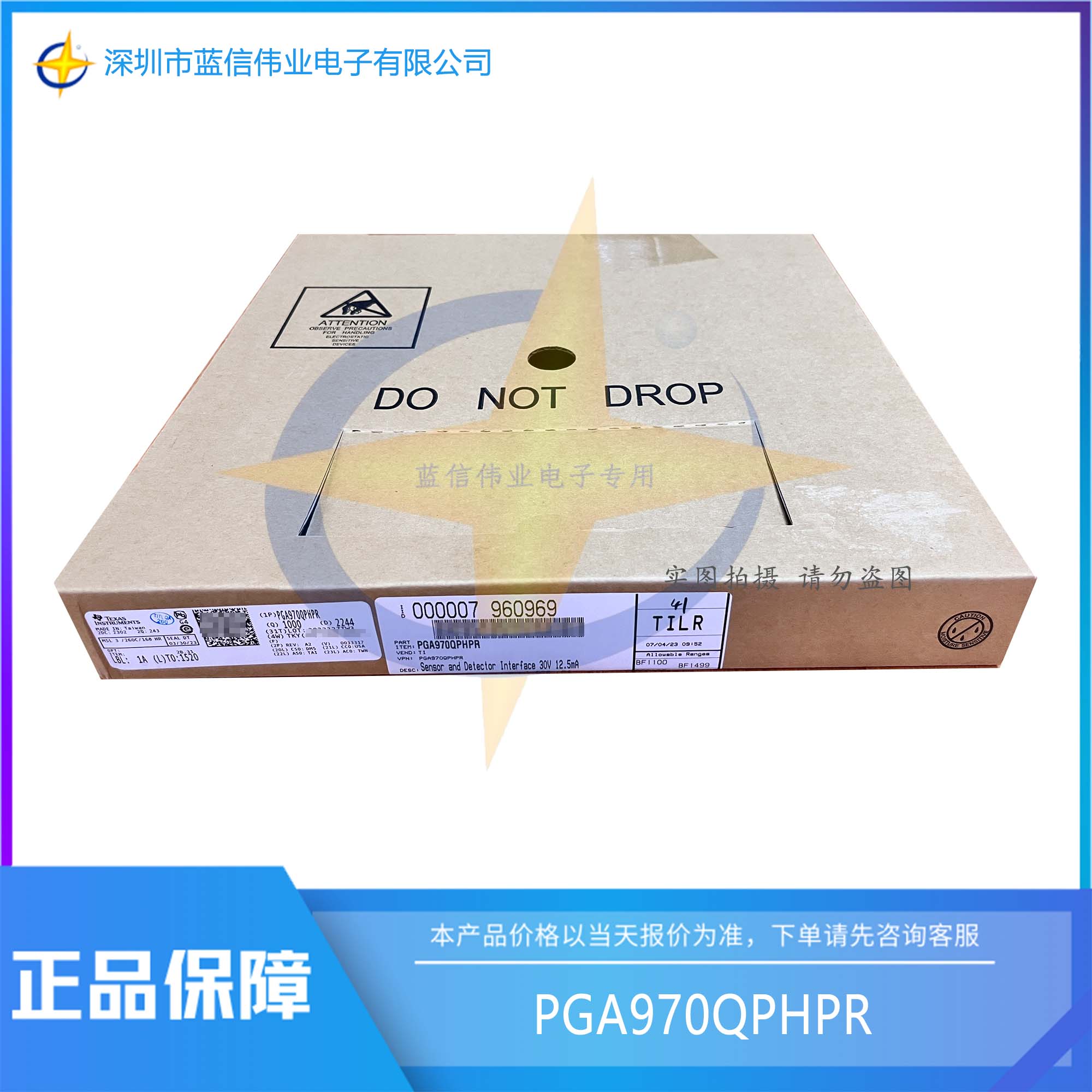

■產品名稱：PGA970QPHPR
■功能名稱：傳感器信號調理器
■產品概要：
PGA970 是一款高度集成的片上系統 LVDT 傳感器信號調節器，具有先進的信號處理功能。該器件配有一個三通道、低噪聲、可編程增益模擬前端，允許直接連接感測元件，后接三個獨立的 24 位 Δ-Σ ADC。
此外，該器件包含的數字信號解調模塊可連接到集成的 ARM-Cortex M0 MCU，從而執行器件非易失性存儲器中存儲的定制傳感器補償算法。該器件可使用 SPI、OWI、GPIO 或 PWM 數字接口與外部系統通信。模擬輸出通過一個 14 位 DAC 和可編程增益放大器來提供支持，從而提供基準或絕對電壓輸出。感測元件激勵通過集成的波形發生器和波形放大器來實現。波形信號數據根據用戶自定義存儲在指定的 RAM 存儲區。
除了主要的功能組件之外，PGA970 還配有額外的支持電路。例如器件診斷、傳感器診斷和集成型溫度傳感器。這些電路可共同為整個系統和感測元件提供保護及相關完整性信息。該器件還包含一個柵極控制器電路，可在系統電源電壓超過 30V 時搭配外部耗盡型金屬氧化物半導體場效應晶體管 (MOSFET) 一同調節器件電源電壓。
■產品特征：
●模擬 特性
●適用于 LVDT 傳感器的可編程增益模擬前端
●激勵波形發生器和放大器
●具有幅度和相位解調器的雙通道 24 位 ADC
●24 位輔助 ADC
●片上內部溫度傳感器
具有可編程增益的 14 位輸出 DAC
●內置診斷
●數字 特性
ARM® Cortex®-M0 微控制器
16KB 鐵電 RAM (FRAM) 程序存儲器
2KB 通用 RAM
512B RAM 波形發生器查找表
8MHz 片上振蕩器
●外設 特性
●串行外設接口 (SPI)
●單線接口 (OWI)
比例電壓輸出和絕對電壓輸出
●一般 特性
工作電源電壓范圍：3.5V 至 30V
環境溫度范圍：–40°C 至 +125°C
●適用于擴展級電源電壓范圍 (>30V) 的 DMOS 柵極控制器
-
- 模擬 特性
- 適用于 LVDT 傳感器的可編程增益模擬前端
- 激勵波形發生器和放大器
- 具有幅度和相位解調器的雙通道 24 位 ADC
- 24 位輔助 ADC
- 片上內部溫度傳感器
- 具有可編程增益的 14 位輸出 DAC
- 內置診斷
- 數字 特性
- ARM? Cortex?-M0 微控制器
- 16KB 鐵電 RAM (FRAM) 程序存儲器
- 2KB 通用 RAM
- 512B RAM 波形發生器查找表
- 8MHz 片上振蕩器
- 外設 特性
- 串行外設接口 (SPI)
- 單線接口 (OWI)
- 比例電壓輸出和絕對電壓輸出
- 一般 特性
- 工作電源電壓范圍：3.5V 至 30V
- 環境溫度范圍：–40°C 至 +125°C
- 適用于擴展級電源電壓范圍 (>30V) 的 DMOS 柵極控制器
-
